QUADRI AVVIAMENTO
SOFT STERTER
La nostra esperienza si concentra su due standard d'eccellenza. Abbiamo semplificato la scelta per offrirti il meglio della componentistica:
Configurazione Standard: Siemens - ABB
Ogni quadro è pronto per l’installazione, ma resta totalmente personalizzabile in base alle tue specifiche esigenze tecniche.
Nota: Realizziamo soluzioni su misura con brand alternativi su specifica richiesta del cliente.

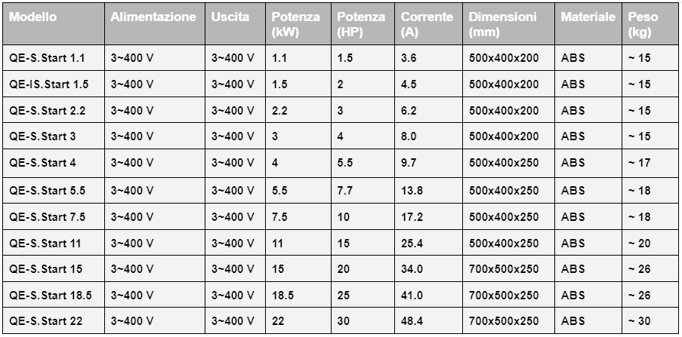

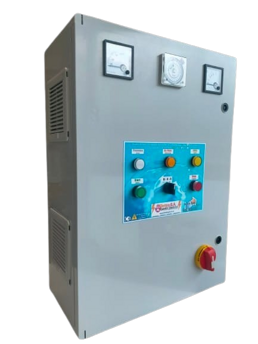

QTB-S.START 1
MODELLO:
QTB-S.START 1
🔹 Descrizione Prodotto:
- Quadro elettrico di comando e protezione con Soft Starter per avviamento dolce di motori/elettropompe.
- 400V Trifase o 230V Monofase.
- Avviamento Singolo.
- Soft Starter Siemens Serie 3RV40 con Termica.
- Altri Brand su richiesta: Schneider, ABB
- Potenza Quadro su richiesta 0,37 / 75kW.
COMPONENTI
CARATTERISTICHE
🔹 Su richiesta
- Carpenteria in ABS con grado di protezione IP54.
- Carpenteria in ABS con controporta trasparente IP65
- Salvamotore regolabile.
- Contattore di By-Pass.
- Uscita Morsetti per Rifasamento.
🔹 Descrizione Tecnica
- Carpenteria inABS con grado di protezione IP54.
- Sezionatore generale con blocca porta Lucchettabile.
- Pulsanti in ABS Luminosi, Spie Led di segnalazione.
- Selettore Man-o-Aut.
- Kit ventilazione forzata.
- Protezione Magnetotermica, Fusibili circuito Ausiliari.
- Tensione circuiti ausiliari 24V.
- Ingresso per contatti puliti:
- Comando a distanza AUT.
- Emergenza a distanza.

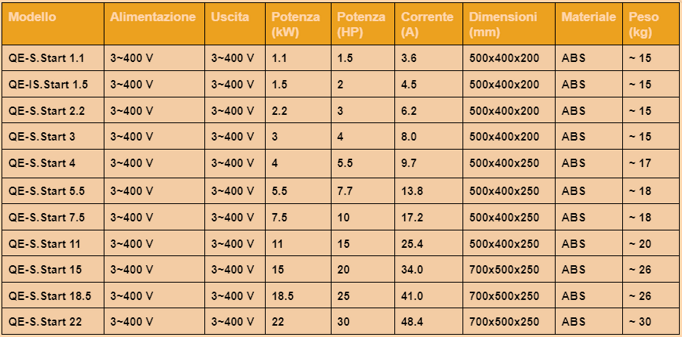

MODELLO:

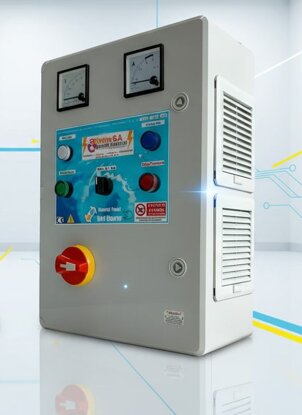

QTB-S.START 2
🔹 Descrizione Prodotto:
- Quadro elettrico di comando e protezione con Soft Starter per avviamento dolce di motori/elettropompe.
- 400V Trifase o 230V Monofase.
- Avviamento Singolo.
- Soft Starter ABB .
- Altri Brand su richiesta: Schneider , ABB
- Potenza Quadro su richiesta 0,37 / 75kW.
COMPONENTI
CARATTERISTICHE
🔹 Su richiesta
- Carpenteria in ABS con grado di protezione IP54.
- Carpenteria in ABS con controporta trasparente IP65
- Salvamotore regolabile.
- Contattore di By-Pass.
- Uscita Morsetti per Rifasamento.
🔹 Descrizione Tecnica
- Carpenteria inABS con grado di protezione IP54.
- Sezionatore generale con blocca porta Lucchettabile.
- Pulsantiera in plastica Luminosa.
- Kit ventilazione forzata.
- Protezione Magnetotermica, Fusibili circuito Ausiliari.
- Tensione circuiti ausiliari 24V.
- Ingresso per contatti puliti:
- Comando a distanza AUT.
- Emergenza a distanza.
Componenti indispensabili
TORRE SEGNALAZIONE LED / SUONERIA O BUZZER 24VAC/DC
RELÉ CONTROLLO LIVELLI
A 3 SONDE.
PRESSOSTATO DI MINIMA E
MASSIMA PRESSIONE IDRICA
- Disponibile e configurabile IP65 con Led: Arancio + Suoneria.
- 1 Led: Arancio.
- Disponibile IP65 con Led: Verde,Arancio,Rosso.
- Disponibile IP30 con Led: Rosso + Buzzer.
- Controllo dei Livelli in una cisterna.
- N°3 Sonde:
- Comune
- Minimo
- Massimo
- Sensore di soglia per sistemi idrici.
- Gestisce il comando ON/OFF.
- Sicurezza Pressione Minima.
- Sicurezza Pressione Massima.
GALLEGGIANTE DI LIVELLO
A IMMERSIONE
OROLOGIO GIORNALIERO
ON/OFF AUTOMATICO
RELÉ MANCANZA ED ERRATA SEGUENZA FASE
- Galleggiante Elettrico 10 bar.
- Contatti in scambio Com-No-Nc
- Controllo Marca a secco.
- Interruttore orario elettromeccanico
- Sistema a cavalieri OGNI 15 Min.
- Batteria Tampone.
- Gestione ciclica ON/OFF dei carichi.
- Controllo Alimentazione Trifase in Ingresso
- Errata Sequenza Fase
- Mancanza di 1 o 2 Fasi in Ingresso
- Stop Immediato
Non trovi la potenza che ti serve? - Definisci la potenza che stai cercando e, se non trovi taglie maggiori in questa lista, Contattaci direttamente! - È possibile richiedere configurazioni personalizzate e potenze sino a 75kW!
5 Vantaggi Chiave (Perché il Soft Starter?)
Addio Picchi di Corrente: Riduce la corrente di spunto fino al 70%. Evita scatti dell'interruttore generale e cali di tensione sulla tua rete elettrica durante l'avvio.
Stop a Colpi d'Ariete e Strappi: Gestisce rampe di accelerazione e decelerazione fluide. Elimina il colpo d'ariete nelle pompe e lo slittamento di cinghie o giunti nei ventilatori.
L'Evoluzione dello Stella-Triangolo: È il sostituto tecnologico definitivo. Rispetto al vecchio sistema a teleruttori, elimina lo "scalino" di coppia e corrente nel passaggio tra le fasi, evitando shock meccanici distruttivi.
Bypass Integrato e Durata: Una volta avviato, il Soft Starter esclude l'elettronica interna (Bypass). Risultato: zero calore nel quadro, zero disturbi elettromagnetici e vita utile del componente raddoppiata.
Plug & Play Reale: Arriva già cablato e testato. Basta collegare la linea (400V) e il motore. Nessuna programmazione complessa richiesta in cantiere o in azienda.
Applicazioni Ideali (Dove installarlo)
Perfetto per ogni applicazione a velocità costante dove serve un avvio intelligente:
Trattamento Aria (HVAC): Grandi ventilatori industriali, torri di raffreddamento ed estrattori fumi (protegge cinghie e cuscinetti).
Gestione Fluidi: Pompe centrifughe, sommerse o di rilancio. Vantaggio: azzera lo stress sulle tubazioni e le vibrazioni d'arresto.
Meccanica e Produzione: Nastri trasportatori (partenza dolce senza far cadere il carico), compressori a vite, mescolatori e tritatori.
Produttore
(L'Opzione "Custom")
Unica Soluzione
(Tipologie di Motori/Elettropompe)
Assistenza
(Valore aggiunto!)
"Hai bisogno di potenze diverse o funzioni specifiche? Contattaci per una configurazione su misura."
"I Soft Starter sostituiscono i vecchi avviatori Statorici e Stella-Triangolo, eliminando picchi di corrente e stress meccanico su potenze elevate e gravose.
“Supporto tecnico qualificato pre
e post-vendita. Guida alla messa in servizio e assistenza tecnica.”
