CONFIGURA IL TUO QUADRO ELETTRICO

COPIA E INCOLLA LE TUE PREFERENZE! INFINE INVIA UNA E-MAIL DETTAGLIATA

Benvenuti alla nostra piattaforma di configurazione, progettata appositamente per permetterti di personalizzare il tuo quadro elettrico.

Grazie al nostro sistema intuitivo, avrai accesso a una vasta gamma di prodotti e accessori, ciascuno corredato da descrizioni chiare e dettagliate. Questa esperienza interattiva ti consentirà di esplorare tutte le possibilità, selezionando con cura ogni componente per il tuo progetto. Una volta completata la tua configurazione ideale, potrai inviarci direttamente una richiesta dettagliata, trasformando la tua visione in una proposta concreta.



Esamineremo attentamente le tue specifiche e ti forniremo un preventivo su misura, perfettamente allineato alle tue esigenze. Questa soluzione semplifica il processo di progettazione, ma garantisce anche che ogni dettaglio del tuo quadro elettrico sia esattamente come lo desideri.



Inizia ora a dare forma al tuo progetto: la tua configurazione personalizzata è a portata di clic!"

REALIZZAZIONE

QUADRI SU
COMMISSIONE

"Inviaci il tuo progetto e daremo vita alla tua visione! Svilupperemo un programma personalizzato per il tuo PLC, creeremo un'interfaccia grafica intuitiva per il pannello HMI sul fronte del quadro, e, se desideri, realizzeremo una pagina web server per il controllo remoto in tempo reale. Questa soluzione integrata ti permetterà di gestire e monitorare sia il quadro che l'intero impianto da qualsiasi luogo, portando il tuo progetto nel futuro dell'automazione industriale."

b0f72d45662268dd343484f06b728704a4057cf6
fb0c6739ec9f065edc124ef819960daaa513c977
c470b652c2102321bb2c44a7cf866411669a79cc
5023c02720240bc1a1c387bac3a64e011d407c40

scelta carpenteria

Scelta PLC e hmi "pro"

Scelta PLC e hmi

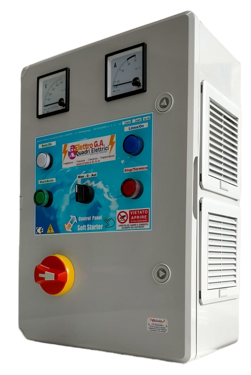

Definizione : li Quadro elettrico è realizzato utilizzando una Carpenteria atta a contenere le apparecchiature elettriche per la realizzazione di Sistemi. Costituiscono un supporto meccanico di protezione. Essi includono apparecchiature elettriche di protezione, comando e segnalazione, interconnesse elettricamente con lo scopo di adempire alle funzioni. Definisci di quale materiale sarà composto la carpenteria del tuo Quadro! Metallo o Plastica? - Acciaio! - Acciaio per Alimenti! - ABS Termoplastiche.

Definizione :  I PLC, acronimo di "Programmable Logic Controller" (controllori logici programmabili ) sono dispositivi progettati per monitorare e regolare macchine e processi di produzione in ambienti industriali e non che utilizzano tecnologie di Automazione. In base al progetto indicato è possibile ricavare quale dispositivo è adatto e quanti IO necessita. Inoltre l'  HMI  dall'acronimo di "human-machine interface" (interfaccia uomo-macchina) si riferisce a una Dashboard  (Pannello di controllo) che consente di comunicare con una macchina, un programma del PLC, un Computer o con un Sistema predefinito. - S7-1200 - KTP

Definizione : I PLC acronimo di Programmable Logic Controller (controllori logici programmabili ) sono dispositivi progettati per monitorare e regolare macchine e processi di produzione in ambienti industriali che utilizzano tecnologie di automazione. quanti ingressi e Uscite potrebbero essere utili al tuo progetto. Inoltre preferisci HMI Text! o Classico! - LOGO! - TDE!

1fc5c6b55b4d702ed00d7c202073be243e13d538
dd27b4bf3d234b3ed87364a5d305fd1bdafdcab6
5303d0429f9a5c11db0c6e8e0af7fcff7c18c545

Conta-ore analogico

Orologio giornaliero

Pulsante di Start & stop

Definizione : Utile nei Quadri Elettromeccanici per Conteggiare le ore di lavoro sia del quadro che della pompa. Ottimi per definire o determinare una manutenzione programmata nel tempo.

Definizione : L'orologio analogico giornaliero è utilizzato per le accensioni e gli spegnimenti quotidiani di ogni possibile utenza! Utilizza dei Cavalieri per impostare gli orari di On e Off.

Definizione : Esso è impiegato nella funzioneManuale di un Quadro per avviare e spegnare qualsiasi utenza! Inviando il Comando agli attuatori di Potenza.

3d452a01a167fc4f7847c03b7da11c699990f8de
a516207ca21f1d60a28de1ca40a2759ea421659f
601c7b03d0824085a8bd6b8c6be3fbc5d2ea5fc4

potenziometro analogico

spie led da pannello

strumenti di misura

Definizione : Il potenziometro è un dispositivo elettrico equivalente ad un partitore di tensione resistivo variabile. Per la maggiore questo componente è richiesto sugli avviamenti ad Inverter! dove è necessario poter impostare un determinata velocità grazie alla variazione in Hz. Potrebbe essere impiegato anche nei Quadri di comando PLC, definendo tempistiche rapide da pannello!

Definizione : Le spie vengono utilizzate per segnalare Stati dei vari processi in corso! hanno il compito di far riconoscere velocemente all'operatore la manovra in corso o l'attivazione di alcuni motori etc...

Definizione : Utili strumenti analogici per visionare tempestivamente le varie misure Elettriche tipo : Corrente, Tensione, Frequenza, cosfi etc...Utili per avviamenti singoli come Motori e Elettropompe.

eee0a69e03388aee7a89f00b27d63556d9939c85
c268a70ce87d50b27ad051f8bec4f6755fd6a16c
6d0f279ab58ed75c5a4d49be2785c32c3f2a1425

pulsantiera foro 22mm

Relè alternanza motori

impedenza statorica

Definizione : Prodotti che impartiscono Comandi da pannello, come Selettori a più vie, Pulsanti, Commutatori, Spie etc... Essi sono assegnati ai vari circuiti elettrici e hanno un compito ben definito in fase di progettazione.

Definizione : Relè di controllo speciale e multifunzione per Alternanza carichi! come applicazioni con pompe ad uso pressurizzazione,compressori, unità di aria condizionata e refrigerazione.

Alterna e distribuisce in modo uguale le partenze. Inoltre associati a Pressostati o/e Galleggianti hanno il compito di Azionare per Soccorso! l'utenza spenta in quel preciso instante! per dare modo di svolgere al meglio il loro compito.

Definizione : Utilizzata negli avviamenti di Potenza come grossi Motori o Elettropompe con caratteristiche di potenza compresa tra : >15KW sino a 59KW  ( Nostro consiglio! vedi altre tipologie di avviamenti odierni dove è necessario un avviamento in due tempi! questo per dimezzare l'assorbimento iniziale che potrebbe avere una partenza Diretta!

115fa6ae0a3fd69e4488f9d3b627e2c625af0bee
3d6be116cbb323474dd55c17ddeeca497b5d6bae
aec2bd7ee96e387d14db41b0386ed70cdf5cb3ba

led / buzzer

sensore pioggia

Torre led a 2 o 3 stati

Definizione : Utile sia alla visualizzazione Visiva di un Evento! che nell'ascolto Uditivo degli Allarmi segnalati dal Sistema!Ottimi come soluzioni remote dove non è presente nessun personale per la supervisione del sistema.

Definizione : Strumentazione elettronica di controllo della Pioggia e della Neve, utilizzato nei sistemi di supervisione e controllo Prima Pioggia per indicare l'evento in corso e segnalarlo nei sistemi con PLC.

Definizione : Utile è associabile alla visualizzazione degli stati di un sistema - es. Allarmi segnalati dal Sistema! - o - Alla visualizzazione degli Stati della vasca di accumulo! .

571463579fa4e10e99efcc3a09d511b359d2303f
003ee1bcff95e12569bcbf080489458626caacb2
44eb50e8ec221f7d158a74ffeda9353a2f341a5e

relè livello fluidi

galleggiante elettrico

pressostato

Definizione : Il pressostato è un dispositivo che permette la chiusura e l'apertura di un circuito elettrico, grazie semplicemente alla variazione della pressione (bar) in una condotta di Liquidi o di Aria. Utilizzato maggiormente in sistemi di pressurizzazione.

Definizione : Il regolatore di livello funziona sul principio della Conducibilità!, quindi è adatto per controllare il livello di Massima e di Minima nei liquidi in una cisterna. Utilissimo in sistemi di controllo dei fluidi!

Definizione : Il galleggiante è un interruttore elettrico destinato al controllo di livello! utilizzato per svariati usi tra i quali, il comando di una pompa sommersa, oppure come galleggiante per chiudere l'ingresso dell'acqua nei serbatoi di raccolta o per indicare semplicemente un segnale.

e5423d89c0d5c6830d25292fdc0ed3dc7a56a5d9
6f20b0ae1b1770a7d71baca0e6ee11ccded372bd
7cab9d75997c795b3038e765d5ef81af5d8d6aea

modulo remoto gsm

relè mancanza e errata fase

relè di sicurezza

Definizione : Acronimo di ; Global System for Mobile, da qui la sigla GSM ! fa riferimento alla rete di telefonia mobile tradizionale, ovvero alla base della tecnologia di comunicazione! con la quale un'allarme, un segnale elettrico, scambia dati in tempo reale via SMS o Chiamate Vocali. Essendo alla base delle più moderne tecnologie dove chiaramente c'è molta instabilità! (vedi Internet) esso è la soluzione più efficace ed economica!

Definizione : Relè trifase in grado di monitorare la sequenza delle fasi e la mancanza di una o più fasi. Segnala la presenza di tutte e tre le fasi nella corretta sequenza! L1-L2-L3.Ottimi nel segnalare è fermare in millesimi di secondo qualsiasi utenza di potenza che utilizza  tale sistema.

Definizione : Il relè di sicurezza supervisiona! e funge da segnale per l'interruzione di un Impianto! infine invia doppi segnali di arresto. potrebbe essere dotato di un Riarmo temporizzato! quando non tutta la zona o la macchina non è più a rischio oppure deve essere necessariamente riarmato dal personale addetto. Soluzioni obbligatorie e importanti su macchine o zone a rischio!

720912489d21c94645c81336416ecadfa16428ee
d78c221089d1a99d525002f7d415ad72f33220cb
03e5ec8f4ba7015ff5b5423b578f08b91e2bcb1c

relè contatti puliti

trasduttore di livello

trasduttore di pressione

In fine un “contatto pulito” non è altro che un polo che non presenta alcuna differenza di potenziale elettrico nei confronti di un secondo polo. Utile per tantissime applicazioni differenti e sicure!

Definizione : Per contatto pulito si intende un contatto privo di tensione, cioè un contatto NA oppure un contatto NC di un relè con bobina separata dai contatti!

Definizione : La sonda di livello, nota anche come trasmettitore di pressione immergibile, è un tipo particolare di sensore di pressione utilizzato per la misura di livello in serbatoi, pozzi e corpi d'acqua quali mari, laghi, fiumi, eccetera... Ottimi nei sistemi di controllo costante in tempo reale! connessi a sistemi di controlli che utilizzano il sistema PID. ottimi negli Inverter o automazioni con PLC.

Definizione : Un trasduttore di pressione converte la pressione in un segnale elettrico analogico!, La conversione di pressione in un segnale elettrico viene ottenuta dalla deformazione fisica degli estensimetri connessi alla membrana del trasduttore di pressione e cablati in una configurazione ad hoc. Ottimi nei sistemi a pressione costante in condotte Idriche (bar) o altri tipi di controlli che utilizzano il sistema PID, ottimi negli Inverter o automazioni con PLC.

00f5f2b6b043b5b6af24d2aef3158ea7d53ec332
15bb12fd77bc2cf4fa965dc3af6605a90f071481
a3cd46cf6212ebbfda509ce665d6ccfb49fafc9d

elettropompe monoblocco

elettropompe sommerse

elettropompe centrifughe

Definizione : Le pompe sono dotate di motori standard e tenute meccaniche. Sono monoblocco, il che significa che la pompa e il motore sono due unità separate, rendendole meno sensibili alle impurità nel liquido pompato.

Definizione :  Una elettropompa sommersa è un dispositivo azionato da un motore elettrico! che serve a spostare, a sollevare o a raccogliere materiali liquidi in Pozzo Artesiano o cisterna per approvvigionare un'Abitazione, Azienda del settore etc...

Definizione : l'elettropompe centrifughe sono macchine operatrici idrauliche caratterizzate dalla loro capacità di imprimere energia ai fluidi (in particolare ai liquidi) mediante il lavoro compiuto da un campo di forze centrifughe. Il loro impiego principale è il trasferimento di fluidi mediante un incremento di pressione.

50bafe9ee7ca463b1ee41c70b3b23251a25792e6
5779ee1772784c98b0f7966f68a91c125f17684d
148dd535b5e3c57fe3fea492384dd86e9a12e4f0

inverter

soft starter & stop

filtro inverter / motore

Un convertitore di frequenza, anche conosciuto come Inverter, drive, variatore di frequenza o azionamento è un dispositivo di controllo della velocità di un motore elettrico per: migliorare il controllo di processo. ridurre l'utilizzo di energia e generare energia in modo efficiente.Ottimo per azionamenti frequenti e repentini.

Un soft starter è un dispositivo utilizzato per ridurre temporaneamente il picco di corrente, il carico e la coppia di un motore durante l'avviamento! esso è principalmente utilizzato negli avviamenti Gravosi dove è necessario smorzare la partenza e l'arresto in modo rapido.

Utilizzano la tensione per controllare la corrente e la coppia!.

I Motori controllati da inverter o servodrive richiedono particolare attenzione al fine di evitare picchi di tensione conosciuti anche come dv/dt. L'onda riflessa è una funzione del tempo di salita della tensione (dv/dt) e la lunghezza del cavo motore. Questo fenomeno crea ulteriori picchi di tensione che possono causare rotture sugli isolamenti dei motori! I Costruttori di macchine, i Quadristi e i distributori devono essere sicuri che i motori installati siano protetti. Normalmente i mercati che utilizzano inverter e servo-drive si avvallano di un motore speciale conosciuto anche come Motore per Inverter.

5a60dcc2d0c2b542b17d3aad2830245a11367700
c3a16d6ffe2bc831b0ba57b0029819b445c9b840
86df27c341064eab1c164752b0eb78691e31717f

quadro elettrico

componenti

motori

Comando e Controllo

Azionamento Motori

Carpenteria!

INVIA IL TUO PROGETTO!
