QUADRI PRIMA, SECONDA PIOGGIA
E RIUSO IDRICO
INDUSTRIALI
GESTIONE ACQUE DI
ACQUE RACCOLTE
N°1 POMPA
RIUTILIZZO ACQUE
PRIMA PIOGGIA
N°2 POMPE
ALTERNANZA E SOCCORSO ANOMALIE
SECONDA PIOGGIA
N°2 POMPE
SOCCORSO LIVELLO ALTO

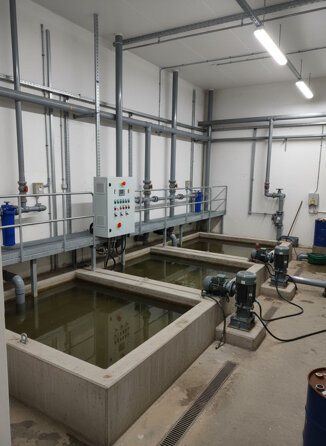

Esegue in automatico l'avvio delle elettropompe al raggiungimento dei Livelli presenti in vasca.
*Avvio Manuale o Automatico delle acque raccolte in base al fabbisogno del Cliente.
Esegue in Automatico l'intero processo di raccolta, decantazione e
svuotamento acque.

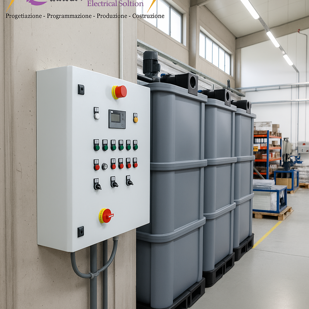

QTB-S.START 1
Gamma Quadri Elettrici: Prima, Seconda Pioggia e Riuso Acque Stoccate
La nostra linea di quadri elettrici per la gestione delle acque è progettata per offrire il massimo controllo e affidabilità in ogni scenario applicativo. Per rispondere alle diverse esigenze di monitoraggio e budget, abbiamo sviluppato due configurazioni principali:
QE-AVANZATO (Display Grafico): Il top di gamma, equipaggiato con un pannello touch screen KTP700 che permette una gestione visiva e intuitiva di tutti i processi.
QE-STANDARD (Display di Testo): Una soluzione solida ed efficiente che si affida a un display testuale da 3,6”. In questa versione, ogni istruzione, menù e allarme è riportato integralmente per iscritto, garantendo una diagnostica precisa e una configurazione rapida dei parametri.
- Massima Versatilità e Personalizzazione
- Entrambi i modelli prevedono di serie avviamenti di tipo diretto, ma la forza della nostra progettazione risiede nella totale personalizzabilità.
Su richiesta, i quadri possono essere configurati con:
- Sistemi di avviamento avanzati: Integrazione di Inverter o Soft-starter per una gestione ottimale dei carichi e il risparmio energetico.
- Alimentazione su misura: Adattamento dell'alimentazione del quadro in base alle specifiche esigenze di cantiere o di impianto.
- Che si tratti di un sistema standard o di una soluzione complessa, i nostri quadri sono pronti a gestire con precisione ogni fase di raccolta, trattamento e riuso.

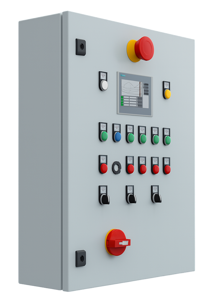

-photoroom.png "PRIMA PIOGGIA RIUSO ACQUE")

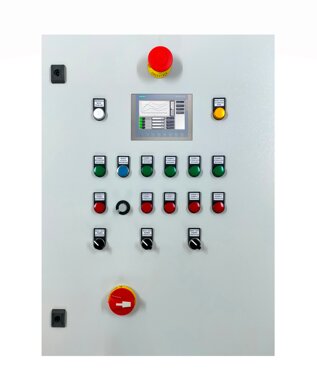

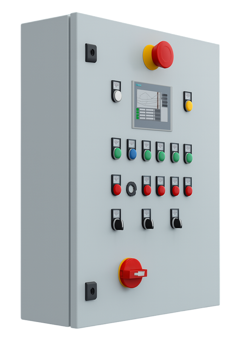

Modello: QE - AVANZATO
Pannello Operatore
Display HMI GRAFICO
Questo modello integra un display a colori con interfaccia grafica per il monitoraggio e la gestione dell’impianto di raccolta, prima e seconda pioggia e riuso delle acque, garantendo una visualizzazione immediata di stati e allarmi.
Affidabilità superiore grazie alla tecnologia PLC Siemens e interfaccia HMI Touch Screen.
- I nostri quadri elettrici industriali sono progettati per gestire in completa autonomia dei processi di accumulo, trattamento e rilancio delle acque meteoriche.
- Ideali per piazzali industriali, aree di servizio e zone soggette a normative ambientali severe, i nostri sistemi garantiscono il pieno controllo della logica di funzionamento.
Perché scegliere la Serie Industriale Elettro G.A.
- A differenza dei quadri elettromeccanici tradizionali con semplici temporizzazioni, la nostra soluzione si basa su un'architettura completamente gestita da PLC Siemens e sensori.
- Questo approccio offre una flessibilità e una precisione di intervento impareggiabili.
Diagnostica (ALLARMI)
Configurazione (MENÚ)
Visione Intuitiva (HMI)
Configurato in base alle proprie esigenze e alle normative del luogo di installazione, il software gestisce automaticamente l'intero impianto grazie al PLC Siemens.
Un ampio pannello Touch Screen a colori 7" permette di visualizzare in tempo reale lo stato dell'impianto, i livelli delle vasche e il funzionamento delle pompe.
Grazie alla pagina "Allarmi", è possibile identificare immediatamente eventuali anomalie (livelli critici, avarie sensori), entro i tempi imposti,riducendo drasticamente il fermo impianto.
Connettività e Protocolli (ETHERNET / MODBUS tcp-ip)
Massima Protezione (Grado IP54 / IP65)
Rindondanza e Soccorso (POMPE)
I quadri sono assemblati in casse in Policarbonato disponibili con grado di protezione IP54 e 65 con controporta trasparente o Metallo verniciato IP54, garantendo resistenza totale agli agenti atmosferici e durabilità nel tempo.
Il sistema PLC monitora costantemente lo stato delle utenze.
In caso di anomalia o blocco termico di una pompa, la logica attiva istantaneamente l'unità di riserva, garantendo la continuità del servizio e lo svuotamento della vasca senza interruzioni.
Il quadro integra connettività Ethernet con protocollo Modbus TCP/IP per l’integrazione in rete, il monitoraggio remoto e lo scambio dati con sistemi di supervisione.

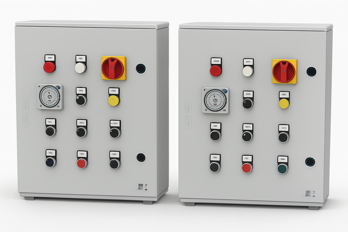

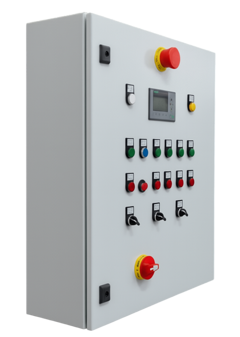

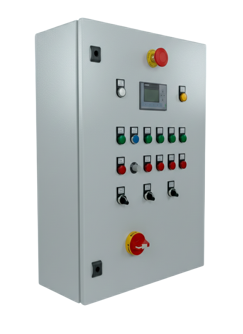

Modello: QE - STANDARD
Pannello Operatore
Display HMI DI TESTO
In questa configurazione, l'interfaccia si affida a un display testuale da 3,6” (in sostituzione del pannello grafico touch KTP700), dove ogni istruzione, menù e allarme è riportato integralmente per iscritto per una lettura immediata.
Il sistema indica in modo preciso lo stato e le attività dell’impianto, offrendo un menù completo per la configurazione rapida dei parametri di gestione: raccolta, prima e seconda pioggia, riuso e smaltimento acque.
Il display varia colore in base agli eventi di segnalazione — rosso per allarmi critici e arancio per segnalazioni meno gravi — con un lampeggio automatico studiato per richiamare tempestivamente l’attenzione dell’operatore.
⚠ INFO – Acque di Seconda Pioggia
Verificare attentamente la procedura di smaltimento delle acque di seconda pioggia.
Ogni azienda o attività produttiva è soggetta a specifiche normative in funzione del settore e del potenziale rischio di dilavamento di sostanze pericolose.
Se il dilavamento non si esaurisce con la prima pioggia ma prosegue durante l’evento meteorico, anche le acque di seconda pioggia devono essere gestite secondo la stessa disciplina prevista per la prima pioggia
Indicare la procedura corretta in base alle proprie esigenze impiantistiche e normative.
* Consultare il progettista o l’ingegnere incaricato.
Tipologie di avviamenti disponibili
I nostri quadri possono essere equipaggiati con diverse modalità di avviamento pompe tra Diretto, Soft Starter o Inverter.
Questo in base alle specifiche esigenze di ogni cliente, garantendo prestazioni ottimali e massima affidabilità.
Inverter
Soft Starter
Efficienza allo stato puro!
Consigliato per Elettropompe da 7,5KW in poi…
Nella realizzazione del Quadro potresti scegliere
l'avviamento ad Inverter misto con altre tipologie di avvio.
La scelta dell'inverter consiste nella strategia di avare tanti vantaggi!
come quello di inserire alcuni accessori che determinano un'ottimo controllo della portata delle acque o della pressione richiesta dall'impianto stesso.
Diretto
Consigliato per Elettropompe da 7,5KW a 11KW o Maggiore in base alle proprie esigenze.
Avviamento e spegnimento Soft Starter graduale!
Per evitare i colpi di Ariete sulle condotte idriche! o
assorbimento di correnti troppo elevata ed eccessiva ad ogni partenza!
Consigliato per piccole Elettropompe!
Avviamento classico, Diretto dove sono affidati a componenti di prima scelta! come Siemens, Schneider etc... Questi componenti sono inseriti nei nostri Quadri per durare nel tempo!
Infatti assicurano prestazioni eccellenti, sicurezza e protezione.
Accessori necessari al sistema
Disponibili nel nostro magazzino
Elettropompe sommerse e di superficie:
Proponiamo solo modelli selezionati e testati nel tempo per prestazioni e durabilità superiori
Elettropompa sommersa
230V & 400V
Elettropompa Sommersa
230V
Elettropompa centrifuga autoadescante 230V & 400V
Alimentazione Disponibili:
Alimentazione: 230V - 50Hz
Potenza: 0,75KW / 1HP.
Applicazioni:
Drenaggio acque di Prima Pioggia reflue, idonea per il sollevamento di acque sporche con particelle solide fino a diametro max. 35 mm.
Motore e caratteristiche:
Grado di protezione IP68 - Cavo da 10 metri Neoprene Classe isolamento B -
Girante: INOX "Acciaio"
Limiti di utilizzo:
Temperatura massima liquido 40°C
Livello pH liquido 4-10
Portata massima: 22800 l/h
Sommergibilità massima: 5 m
*Unico Modello disponibile*
Alimentazione Disponibili:
Alimentazione: 230V e 400V- 50Hz
Potenza: da 0,75KW / 1HP a 1,5KW / 2HP.
Applicazioni:
Drenaggio acque di Prima Pioggia e Seconda Pioggia reflue, idonea per il sollevamento di acque sporche con particelle solide fino a diametro max. 35 mm per il Mod. 230V e 30 mm 400V.
Motore e caratteristiche:
Grado di protezione IP68 - Cavo da 10 metri Neoprene - Classe isolamento B -
Girante e Supporto inferiore: GHISA
Limiti di utilizzo:
Temperatura massima liquido 40°C
Profondità di immersione tra 0,5m-5m
400V - Livello pH liquido 4-10
Sommergibilità massima: 5 m
*3(Tre) Modelli disponibili*
Alimentazione Disponibili:
Alimentazione: 230V e 400V- 50Hz
Potenza : da 1,1KW / 1,5HP a 15KW / 20HP.
(230Volt Max 2,2KW / 3HP)
Applicazioni :
Drenaggio acque di Seconda Pioggia. Autoadescanti monoblocco con girante aperta. Valvola di ritegno incorporata. Riadescamento automatico, drenaggi acque leggermente sporche.
Motore e caratteristiche:
Motore elettrico ad induzione a 2 poli (n = 2850 min-1) - Isolamento Classe F - Protezione IP 55
Corpo pompa: Ghisa - Supporto motore: Ghisa - Girante: Ghisa - Albero motore: Acciaio Inox.
Limiti di utilizzo:
Temperatura liquido fino a 35°C - Temperatura max. liquido: 90°C (per altri impieghi) - Temperatura ambiente fino a 40° C - Altezza d’aspirazione manometrica fino a 7 mt. - Servizio continuo
*Più Modelli disponibili*
DOCUMENTAZIONE FORNITA
📑 Documenti tecnici essenziali
Schema elettrico: rappresentazione grafica dei collegamenti tra i componenti tramite schema Multifilare.
Distinta dei materiali: elenco dei componenti utilizzati.
Manuale d’uso e manutenzione: istruzioni per l’utilizzo sicuro e la manutenzione del quadro.
Dichiarazione di conformità: certifica che il quadro rispetta le normative vigenti (es. Direttiva BT 2014/35/UE, EMC 2014/30/UE).
Certificazioni CEI EN IEC 61439-1 e 61439-2: norme di riferimento per quadri elettrici di bassa tensione.
🛠️ Verifiche e collaudi
Rapporto di prova: test su sovratemperatura, tenuta al cortocircuito, isolamento dielettrico.
Check-list di collaudo: verifica finale prima della messa in servizio.
📚 Normative di riferimento
CEI EN IEC 61439-X: per quadri di potenza per comando e controllo.
COSTRUZIONE QUADRO
Siamo in grado di realizzare l'intera commessa, partendo chiaramente da specifiche richieste da parte del committente "Privato o Azienda del settore"
Realizzando lo Schema Elettrico, la logica del PLC, sino alla realizzazione totale ed il Test finale prima della consegna!
Pronti per spedizioni in tutta Italia!
Trasparenza, affidabilità competenza e disponibilità
sono alcuni fattori determinanti della nostra missione!
Il nostro obbiettivo è quello di realizzare nei migliori dei modi l'intera commessa! ed essere a vostra disposizione per qualsiasi chiarimento.
Procedi nella richiesta di un preventivo…
- Inizio commessa
- Lavori in corso
- Pre-consegna / Lavori ultimati
- Richiesta Preventivo Definitivo
- Attesa Conferma D'ordine
- Richiesta via email
- La nostra Risposta
Dopo aver ricevuto inizialmente i vostri Dati e le caratteristiche del vostro progetto!
Realizziamo un punto della situazione! e
Inviamo in breve tempo un preventivo "non definitivo!" accompagnato da un fac-simile del Fronte Quadro in base alla vs specifiche richieste.
Grazie a tutti i vostri dettagli! appena saremo in grado, vi sarà inviato il preventivo relativo alla vs commessa con i relativi tempi di consegna.
Subito dopo restiamo in attesa di trasformare il preventivo in una conferma d'ordine.
Per poi dare inizio ai lavori.
Mentre iniziamo la realizzazione del vs Quadro "potrebbe essere possibile" nei limiti del progetto realizzato! apportare brevi modifiche! per la corretta Gestione del vs Impianto.
Durante la realizzazione, il cliente sarà sempre aggiornato dei lavori in corso!
Nel momento in cui il Quadro è stato terminato ed ha superato tutti i nostri Test ! Il cliente sarà informato del fine lavori.
