Quadro Gestione Ruspette
con Fune D'Acciaio
Dual Function
Sistema Automatico
Pulizia Corsie con doppia funzione:
Modalità di Avvio Selezionabile
SINGOLO MOTORE
o
DOPPIO MOTORE
Modelli:
QE-RS1 v2.0
QE-RS2 v2.0
QTB-S.START 1
"Stanco di riparazioni continue e fermi impianto per ogni piccolezza? Scegli i nostri prodotti QE-RS1 e RS2:
la forza della componentistica Siemens per la massima continuità operativa."
I quadri QE-RS1 e RS2 di Elettro G.A. offrono l'affidabilità globale di PLC e Display Siemens con Software realizzati ad Hoc e un'architettura a componenti elettromeccanici separati, eliminando i limiti delle schede elettroniche.
Questa struttura garantisce un'intuitività superiore e permette di sostituire facilmente ogni singolo pezzo in caso di usura, evitando il blocco totale dell'impianto e garantendo riparazioni immediate.
Cos'è un Quadro Elettrico per Raschiatori a Fune d'Acciaio
per la pulizia delle Stalle?

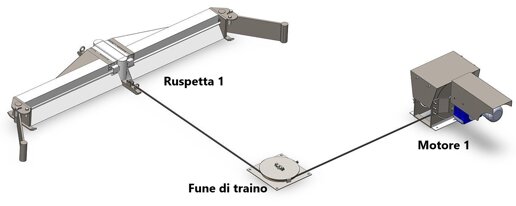

Un quadro elettrico per la gestione delle ruspette a fune d'acciaio è un sistema di automazione progettato per pulire in modo efficiente le corsie delle stalle.
Le ruspette sono pale raschianti che scorrono avanti e indietro, trainate da funi d'acciaio, per rimuovere letame e liquami, migliorando l’igiene e il benessere degli animali.
Caratteristiche Tecniche Chiave
Quadro Elettromeccanico con PLC
| Voce | Dettaglio |
|---|---|
| Tensione Alimentazione: | 400 V AC ±10% + Neutro, 50 Hz |
| Tensione Comando: | 24 V DC |
| Potenza Massima: | 3 kW |
| Dimensioni: | 500 × 400 × 250 mm |
| Peso: | 11 kg |
| Protezioni: | IP54, magnetotermici 2.2–3.2 A, 4 P – 32 A |
| Automazione: | PLC Siemens Logo! + HMI TDE Text |
| Uscita Allarme: | 24 V DC, 0.8 A per torri LED/Buzzer |
Scopri i nuovi Modelli disponibili:
QTB-RS1 v2.0 - Gestione automatica di avvio singolo motore - 1 o 2 Corsie - 1 o 2 Ruspette - 1 Motore - 2 FC
QTB-RS2 v2.0 - Gestione automatica di avvio singolo e/o doppio motore - 2 Corsie - 2 Ruspette - 2 Motori - 2 FC
La soluzione “all-in-one”
Per la pulizia automatica delle corsie nelle stalle
Affidabilità, Sicurezza e Flessibilità!
Perché QTB-RS2 V2.0 fa la differenza…
Vantaggi Operativi
Sicurezza e Affidabilità
Controllo PLC+DISPLAY
Automazione Completa
- Protezione MT Magnetotermica dedicati su ogni motore.
- Fusibili di protezione Comando.
- Ausiliari e comando in Bassissima tensione, 24VDC.
- IP54 su tutto l' involucro contro polvere e spruzzi.
- Pulsante a Fungo Autobloccante di emergenza con possibilità di inserimento altri in Serie lungo la struttura.
- Rilevamento ostacoli con 4 o più tentativi - RCO
- Blocco istantaneo - RCO Plus per Ostacolo insormontabile!
- Verifica rottura Fune d'acciaio.
- Verifica guasto sonda PT100.
- Impedimento avvio Inversione con Pulsante Manuale in caso di Finecorsa Start & Stop attivo!
- Avvio Ciclo iniziale! con Ruspette fuori sede, FC Chiuso.
- Verifica funzionalità Finecorsa per l'intero Ciclo!
- Blocco / Attesa e Ripristino in caso di rilevamento ostacoli durante la procedura stessa!
- etc…
- Quadro Elettromeccanico!
- Componenti e Ricambi per usura, Facilmente Reperibili e Sostituibili in breve tempo!
- Riduzione dell’usura della fune d'acciaio grazie alla Modalità doppio motore “MSC”.
- Manutenzioni semplificata con conta-Ore di lavoro.
- Segnalazioni Visive / Acustiche dedicate.
- Uscita (LED/Buzzer) per tutti gli allarmi.
- Possibilità di scelta della Modalità di Avviamento del Sistema! 1 o 2 Motori.
- Possibilità di Avviamento da remoto con l'ingresso in morsettiera dei Pulsanti di Start Avanti, Inversione e Stop ciclo.
- Controllo a Tempo grazie alla funzione Temporizzata del Percorso con Allarme.
- Il sistema è compatibile con finecorsa meccanici ad asta e sensori magnetici per una maggiore affidabilità e durata in ambienti umidi o con presenza di detriti.
- È fondamentale determinare il tipo di installazione dei Finecorsa per abilitare o meno il ritardo allo spegnimento delle Ruspette al rilevamento.
- Qualità Costruttive Made in Italy.
- Conforme alle direttive CEI EN 61439 e EMC.
- etc…
- Funzionalità Standard a Motore Singolo o/e Duale! Doppio Motore!
- Cicli personalizzabili.
- Avviamenti Manuali Semi-Automatici.
- Automatico con 15 timer giornalieri.
- Alcuni Timer Settimanali con possibilità di escludere alcuni giorni della settimana!
- Avvio rapido di un ciclo completo.
- Avvio in sicurezza grazie all'indicazione di direzione! che evita avviamenti nel senso errato.
- Mini-ciclo antighiaccio con funzione a STEP! alla massima potenza con controllo RCO PLUS.
- Sonda di temperatura PT100.
- Pausa immediata da Selettore senza Stop!
- Ripresa al volo del punto di interruzione, anche dopo un blackout! senza Allarme o intervento umano!
- etc…
- PLC Siemens Logo!
- Display HMI di testo TDE.
- Menù di Setup a portata di mano, chiaro e leggibile!
- Selettore di: Manutenzione - 0 - Automatico.
- Selettori singoli e tempestivi per Manutenzione su ogni Motore: "avanti e indietro"
- Pulsanti luminosi per comandi intuitivi e Rapidi!
- Parametri Regolabili in base alle proprie necessità.
- Parametri Comprensivi e configurabili.
- Memoria di stato su mancanza rete.
- Allarmi ben definiti!
- Diagnostica avanzata.
- Setup Parametri nascosti da personale qualificato.
- etc…
Su richiesta:
1 - Gestione e Controllo da Remoto via WEB SERVER!
Attivabile nella propria Rete Internet Aziendale tramite cavo Ethernet.
In Loco da qualsiasi dispositivo connesso!
PC - Notebook - Tablet e Smartphone
2 - Info Verifica Impianto da Remoto via EMAIL!
Segnalazione di Stato, dell'intero processo di pulizia!
Raggiungibile da qualsiasi dispositivo connesso ad Internet in qualsiasi luogo!
PC - Notebook - Tablet e Smartphone
Siamo a vostra disposizione
Scopri il vero valore dedicato all'assistenza
Ecco come richiederla:
- Prendi un'appuntamento al numero WhatsApp Aziendale, dove personalmente o la Sig.ra Francesca vi risponderà in modo tempestivo.
- Descrivi il tuo problema o le tue perplessità!
- Nel caso in cui non siamo tempestivamente disponibili, sarete ricontattati!

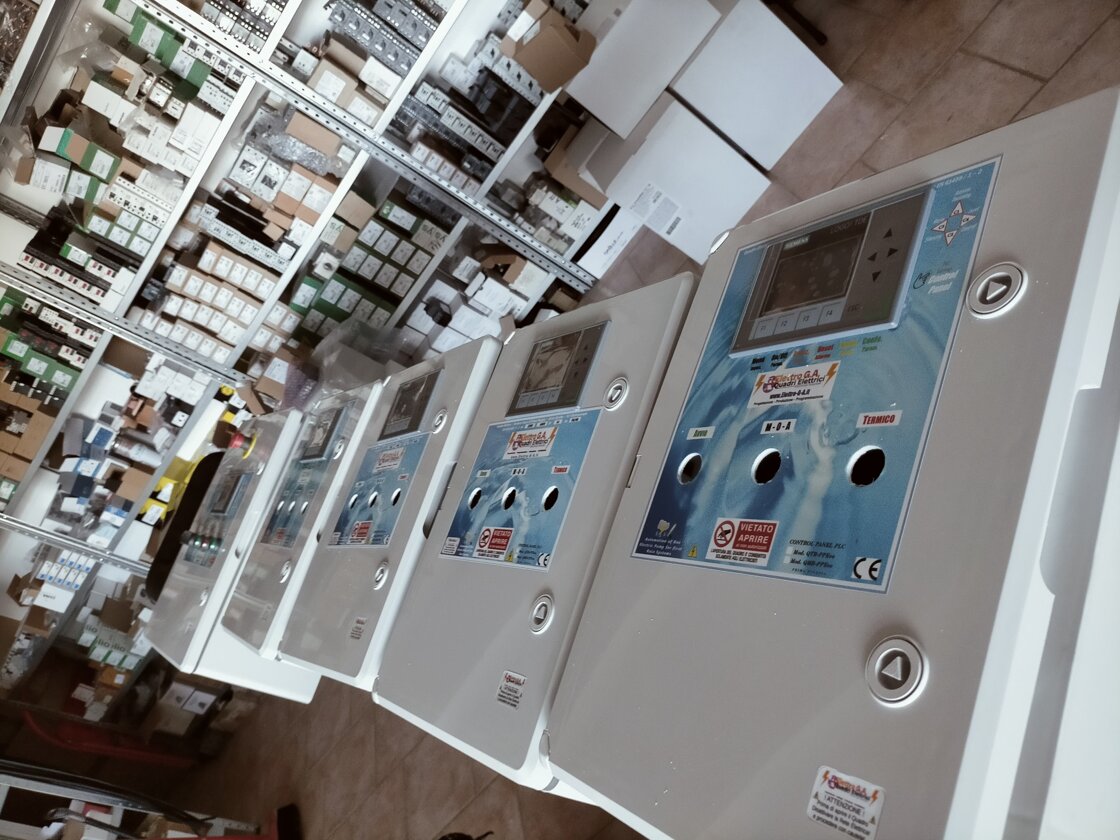

Produzione esclusiva nei nostri laboratori.

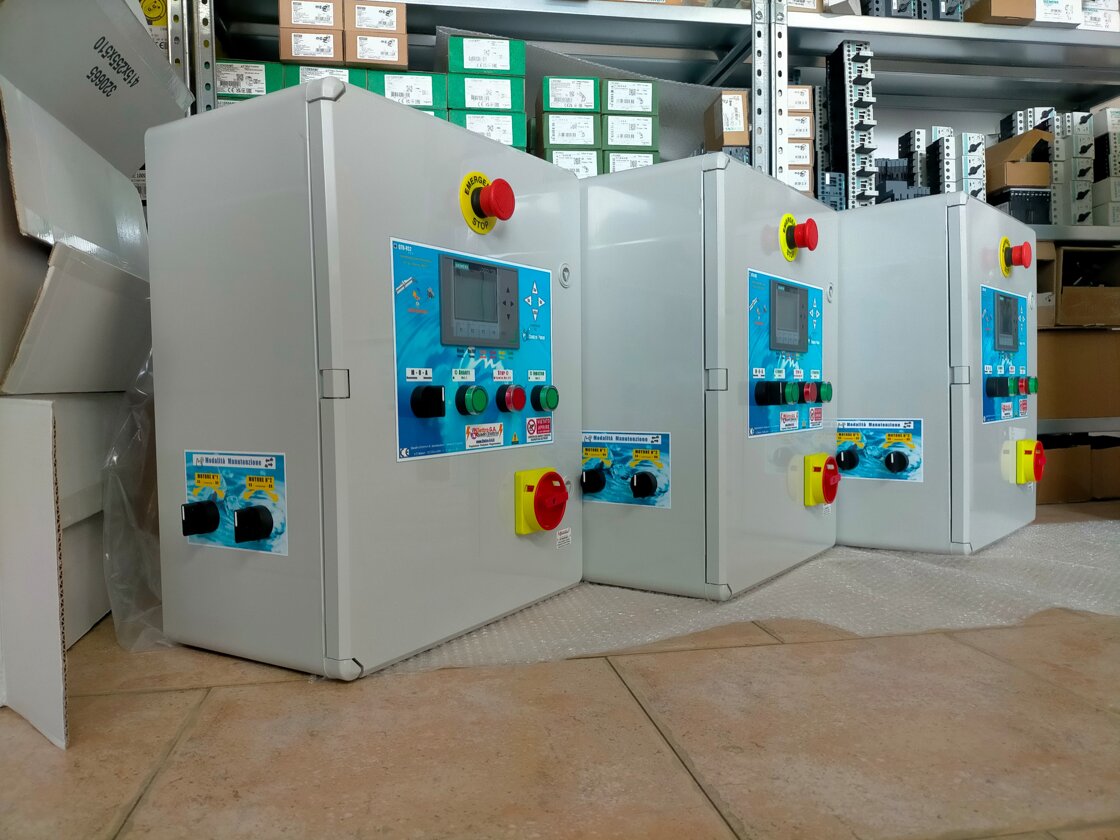

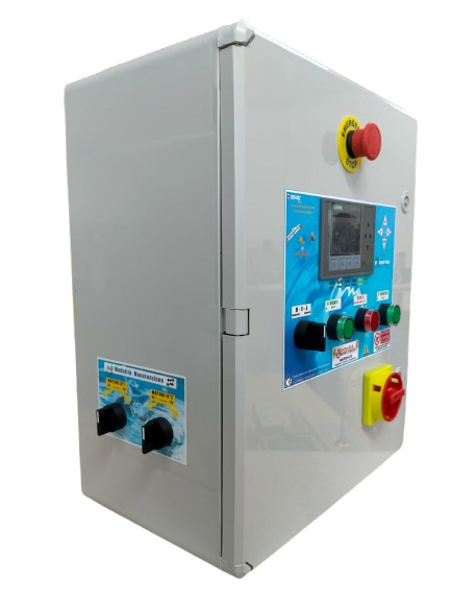

QTB-RS2 V2.0
La Rivoluzione nell’Automazione della Pulizia nelle Stalle
Il nuovo quadro elettrico di Elettro G.A. porta l’efficienza e la sicurezza della tua stalla a un livello superiore!.
Ogni elemento del QTB-RS2 V2.0 nasce per garantire un funzionamento fluido, rapido e senza interruzioni, trasformando la manutenzione delle tue corsie in un’operazione automatica e affidabile.
Richiedi la soluzione più idonea al tuo impianto con la versione Software FULL o LIGHT possibile nel Modello RS2
Scoprirai una maggiore scontistica sul prodotto.
Dotazioni Incluse: Sonda PT100, Staffe per Fissaggio a Parete e Chiave di chiusura del Quadro.
IL NOSTRO IMPEGNO…

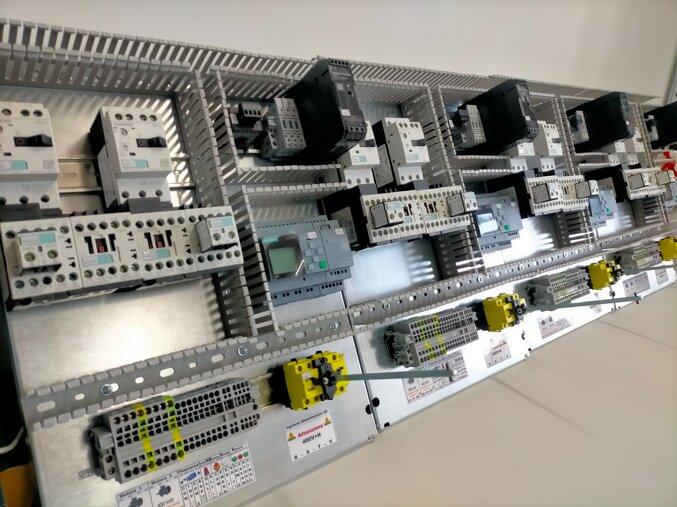

Nel nostro laboratorio, ogni componente è sempre presente nel magazzino:
Dall’alimentatore agli ultimi moduli PLC, abbiamo ciò che serve per montare, testare e consegnare il tuo quadro in tempi brevi.
Il nostro Software è una nostra esclusiva progettazione!
Grazie al nostro stock costantemente aggiornato e all’esperienza del nostro team:
- Sostituiamo componenti difettosi o usurati in modo immediato.
- Riduciamo al minimo i tempi di fermo della tua automazione.
- Garantiamo un supporto tecnico tempestivo, direttamente dal Tecnico, Costruttore e Programmatore del Quadro.
