QUADRI ELETTROPOMPE E MOTORI STANDARDIZZATI
ELETTROMACCANICI
© Elettro G.A. Quadri Elettrici di A. Gianpiero
Tecnico delle Industrie Elettriche - Quadrista
Progettazione e Programmazione PLC - HMI - Web Server Page Realizzazione - Costruzione - Quadri Elettrici.
Italia - Puglia - Bari - Polignano a mare 70044 - Largo Don Giuseppe Puglisi
Contatti per Fornitori: ElettroG.A@Hotmail.it
Contatti Diretti:
Elettrogaquadrielettrici@gmail.com - Email Amministrazione Segreteria ElettroG.A@hotmail.com
Progettati, Realizzati e Cablati da oltre 20 Anni!
Dal 2001 produciamo quadri elettromeccanici per l’avviamento di Elettropompe e Motori, disponibili in questo segmento in tre configurazioni: Avviamenti Diretti, Ad Impedenza Statorica e Stella/Triangolo
[ Le nostre soluzioni sono progettate per garantire semplicità costruttiva, economicità di gestione e massima durata nel tempo ]
Utilizziamo esclusivamente componentistica Siemens, ABB, Schneider Electric, Terasaki e altri marchi selezionati nel corso degli anni.

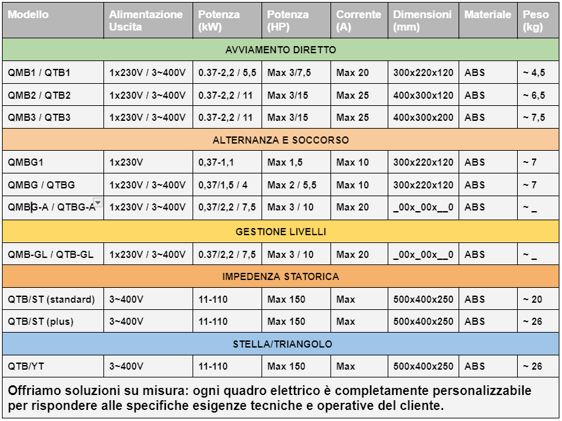

I Modelli QTB 400V e QMB 230V rappresentano oggi uno standard nel settore delle elettropompe per il sollevamento delle acque in pozzi artesiani, alternanza e soccorso e nella gestione dei livelli, grazie alla loro robustezza, affidabilità e continuità di servizio.
QTB-S.START 1
Avviamento Diretto - Alimentazione 230V o 400V⚠️
“Affidabilità che dura… Tecnologia che protegge”
Quadro di comando ad avviamento diretto per motori ed elettropompe (potenza max 11kW / 15HP).
Completo di protezione termica regolabile, teleruttore di linea e interfaccia di comando intuitiva.
Soluzione versatile per la gestione di sistemi di sollevamento acque, irrigazione e automazione industriale leggera.
MOD: QMB3-230V o QTB3-400V
AVVIO ELETTROPOMPA/MOTORE
-
Quadro avviamento diretto di N°1 elettropompa Monofase 230V da 0,50HP a 3HP
Trifase 400V da 0,50HP a 15HP.
Comandi Ausiliari 24V
Descrizione leggi :
Tipo: Cassa - Materiale: Plastica - IP54
Misure: 400x300x220
Blocco porta Generale 3P
Trasformatore circuiti ausiliari: 24V
Selettore: M-0-A
Pulsante Start /Stop Luminosi - Spia avvio/termico
Volt. e Amp. analogico
Orologio Giornaliero con cavalieri - theben
Relè Temporizzato su Automatico
Relè mancanza ed errata fase
Teleruttore di Potenza AC3
Prot: Salvamotore o Relè Termico
Prot: Fusibile Trasformatore
Prot: Fusibile di comando
Morsettiera connessione Uscita = U.V.W. Galleggiante/Comando remoto.
*[su richiesta : orologio digitale]
*[Inoltre è possibile richiedere tutti gli accessori]
MOD: QMBG - 230V o QTBG-400V
2 Pompe/Motori
GRUPPI POMPE GEMELLARI ALTERNANZA E SOCCORSO
Quadro avviamento diretto di N°2 elettropompe
Monofase 230V da 0,50HP a 2HP
Trifase 400V DA 0,50HP A 5,5HP. -
Comandi Ausiliari 24V
Descrizione leggi:
Tipo: Cassa - Materiale: Plastica - IP54
Misure: 380x300x120
Modalità di funzionamento :
PRESSURIZZAZIONE o SVUOTAMENTO
Sezionatore Generale
Trasformatore circuiti ausiliari: 24V
Selettori 2X: M-0-A
Teleruttore di Potenza 2X: AC3
Prot 2X : Salvamotore
Relè Alternanza e soccorso 2 motori
Spia pompa avviata 2X
Spia prot. Termica 2X
Prot: Fusibile di Comando
Prot: Fusibile trasformatore
Morsettiera connessione Uscita 2X U.V.W.
Pressurizzazione: Press. Scambio / Emergenza
Svuotamento: Galleggiante Livello Alto e Basso
Galleggiante di sicurezza.
#Note altre funzioni : Motori - Compressori
#Note : Definire Potenza
*[su richiesta : Relè mancanza ed errata fase - e Potenza maggiore]
*[Inoltre è possibile richiedere tutti gli accessori]
-
*[É possibile richiedere una versione semplificata in Cassa con dimensioni da 300x220x120 - Modello: QMBG1 - 230V Max 1,5HP]
MOD:QMB2-230V o QTB2-400V
AVVIO ELETTROPOMPA/MOTORE
-
Quadro avviamento diretto di N°1 elettropompa
Monofase 230V da 0,50HP a 3HP
Trifase 400V da 0,50HP a 15HP.
Comandi Ausiliari 24V
Descrizione leggi :
Tipo: Cassa - Materiale: Plastica - IP54
Misure: 380x300x120
Blocco porta Generale 3P
Trasformatore circuiti ausiliari: 24V
Selettore: M-0-A
Pulsante Start /Stop Luminosi - Spia avvio/termico
Volt./Amp. Analogico
Relè Temporizzato su Automatico
Teleruttore di Potenza AC3
Prot: Salvamotore o Relè Termico
Prot: Fusibile Trasformatore
Prot: Fusibile di comando
Morsettiera connessione Uscita U.V.W.
Galleggiante/Comando remoto.
*[su richiesta : Volt./Amp. Digitale - Orologio Giornaliero - Orologio Digitale - Relè mancanza ed errata fase]
*[Inoltre è possibile richiedere tutti gli accessori]
-
*[É possibile richiedere una versione semplificata senza Voltmetro e Amperometro in Cassa con dimensioni da 300x220x120 - Modello: QMB1 o QTB1]
Avviamento Diretto per Gestione:
Livelli - Pressurizzazione
Sistema Digitale 0/1 (Galleggianti/Sonde) - Sistema Analogico 0-10V (Trasduttori)
Alimentazione 230V o 400V⚠️
“Affidabilità che dura… Tecnologia che protegge”
Drenaggio e Svuotamento (Protezione Allagamenti)
In questi contesti, il quadro gestisce in alternanza due pompe, in caso di forti piogge, le fa partire contemporaneamente (soccorso).
Sottopassi stradali e ferroviari: Per evitare l'accumulo di acqua piovana che blocca il traffico.
Fosse biologiche e pozzi neri: Per il rilancio delle acque reflue verso la fognatura comunale quando questa si trova a una quota superiore.
Cantieri edili: Per il prosciugamento di scavi e fondazioni soggette a infiltrazioni.
Parcheggi interrati multilivello: Dove il rischio di allagamento da rampa è molto elevato.
Impianti di lavaggio industriale: Per lo smaltimento delle acque di processo.
Pressurizzazione (Gruppi di Pressurizzazione/Autoclave)
il quadro garantire che ci sia pressione costante nei rubinetti, anche quando molti utenti aprono l'acqua nello stesso momento - Fondamentali per:
Condomini, grandi abitazioni, Strutture Alberghiere e Resort: Dove i picchi di consumo richiedono l'intervento di più pompe in cascata.
Ospedali e Cliniche: Dove la continuità del servizio idrico è vitale e non può dipendere da una singola pompa.
Centri Commerciali e Direzionali: Per alimentare i servizi igienici e i sistemi di raffreddamento su grandi superfici.
Impianti di Irrigazione Agricola o Sportiva: (Campi da golf, stadi) dove è necessaria una pressione elevata per coprire lunghe distanze.
Industrie di Processo: Per alimentare macchinari che richiedono un flusso d'acqua costante a una pressione specifica.
MOD: QMB/GL - 230V
MOD: QTB/GL - 400V
VERSIONE: AVVIO 1 ELETTROPOMPA
VERSIONE: AVVIO 2 ELETTROPOMPE
GESTIONE LIVELLI
-
Quadro avviamento diretto di N°1 o N°2 elettropompe
Monofase 230V da 0,50HP a 3HP
Trifase 400V da 0,50HP a 15HP.
Comandi Ausiliari 24V
-
Descrizione leggi :
Tipo: Quadro - Materiale: ABS - IP54
Misure: 400x300x160(220)
Misure: 500x350x190
-
Modalità di funzionamento :
RIEMPIMENTO o SVUOTAMENTO
-
Blocco porta Generale
Alimentatore circuiti ausiliari: 24VDC
Selettore: M-0-A (1x o 2x)
Spie: (1x o 2x) Avvio/Termico /Linea/
PLC LOGO!8
Display TDE
Teleruttore di Potenza AC3 (1x o 2x)
Prot: Salvamotore (1x o 2x)
Prot: Fusibile Circuito Alimentatore
Prot: Fusibile Circuito di Comando
-
-
Morsettiera connessione Uscita (1x o 2x) U.V.W.
Galleggiante (marcia a secco o/e livello massimo)
Trasduttore di Livello.
-
-
*[su richiesta : Relè mancanza ed errata fase - Torre Led Buzzer, Trasduttori e Galleggianti]
*[Inoltre è possibile richiedere tutti gli accessori]
ATTENZIONE
Questo quadro è possibile richiederlo anche ELETTROMECCANICO
I Livelli saranno gestiti dal
Relè di Livello a 3 Sonde
MOD: QMB/AS - 230V
MOD: QTB/AS - 400V
VERSIONE: AVVIO 1 ELETTROPOMPA
VERSIONE: AVVIO 2 ELETTROPOMPE
ALTERNANZA E SOCCORSO
-
Quadro avviamento diretto di N°1 o N°2 elettropompe
Monofase 230V da 0,50HP a 3HP
Trifase 400V da 0,50HP a 15HP.
Comandi Ausiliari 24V
-
Descrizione leggi :
Tipo: Quadro - Materiale: ABS - IP54
Misure: 400x300x160(220)
Misure: 500x350x190
-
Modalità di funzionamento :
PRESSURIZZAZIONE
-
Blocco porta Generale
Alimentatore circuiti ausiliari: 24VDC
Selettore: M-0-A (1x o 2x)
Spie: (1x o 2x) Avvio/Termico /Presenza Rete
PLC LOGO!8
Display TDE
Teleruttore di Potenza AC3 (1x o 2x)
Prot: Salvamotore (1x o 2x)
Prot: Fusibile Circuito Alimentatore
Prot: Fusibile Circuito di Comando
Prot: Fusibile Circuito Allarme
-
Morsettiera connessione Uscita (1x o 2x) U.V.W.
Galleggiante (marcia a secco
Trasduttore di Pressione.
-
-
*[su richiesta : Relè mancanza ed errata fase - Torre Led Buzzer, Trasduttori e Galleggianti]
*[Inoltre è possibile richiedere tutti gli accessori]
MOD: QMBG-A - 230V
MOD: QTBG-A - 400V
-
VERSIONE: AVVIO 2 ELETTROPOMPE
ALTERNANZA / SOCCORSO E ALLARME
-
Quadro avviamento diretto di N°2 elettropompe
Monofase 230V da 0,50HP a 3HP
Trifase 400V da 0,50HP a 15HP.
Comandi Ausiliari 24V
-
Descrizione leggi :
Tipo: Quadro - Materiale: ABS - IP54
Misure: 500x350x190
-
-
Modalità di funzionamento :
PRESSURIZZAZIONE o SVUOTAMENTO
-
Blocco porta Generale
Trasformatore circuiti ausiliari: 24V
Selettore: M-0-A (2x)
Spie: (2x) Avvio/Termico/Presenza Rete
Relè Alternanza e Soccorso
Temporizzatore ritardato all'avvio e rientro Enel
Teleruttore di Potenza AC3 2x
Prot: Salvamotore 2x
Prot: Fusibile Circuito Trasformatore
Prot: Fusibile Circuito di Comando
Prot: Fusibile Circuito Allarme
-
Morsettiera connessione Uscita (1x o 2x) U.V.W.
Galleggiante (marcia a secco o livello minimo, massimo e allarme)
-
-
*[su richiesta : Relè mancanza ed errata fase (versione 400V- Torre Led Buzzer, Galleggianti]
*[Inoltre è possibile richiedere tutti gli accessori]
Avviamento Impedenza e Stella/Triangolo 400V⚠️
“Affidabilità che dura… Tecnologia che protegge”
Avviamento Stella/Triangolo (Y/T)
Riduce la corrente di spunto dividendo la tensione sugli avvolgimenti; è la soluzione elettromeccanica standard per motori di media potenza.
Acquedotti e Irrigazione Intensiva: Per pompe sommerse che devono spostare grandi volumi d'acqua con partenze non troppo frequenti.
Sistemi Antincendio (Gruppi UNI 9490): Dove la massima affidabilità meccanica e l'assenza di elettronica sensibile sono requisiti normativi.
Industria Pesante: Per soffianti e pompe di processo dove il costo contenuto del quadro è prioritario rispetto alla fluidità di avvio.
Avviamento a Impedenze Statoriche
Riduce la tensione tramite resistenze in serie; garantisce un passaggio di marcia continuo senza interruzioni di coppia.
Impianti con Linee Elettriche Instabili: In zone rurali o terminali di linea dove i picchi degli assorbimenti non disturbi altre utenze.
Pozzi Artesiani con Tubazioni Delicate: Dove è necessario attenuare il colpo d'ariete idraulico senza investire nella complessità di un Soft-Starter elettronico.
Sostituzione in Quadri d'Epoca: Utilizzato principalmente per la manutenzione di impianti esistenti dove non è possibile modificare la logica di cablaggio.

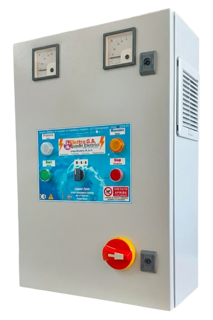

MOD:QTB/ST - Versione PLUS
AVVIO ELETTROPOMPA/MOTORE
IMPEDENZA / STATORICO
Quadro avviamento ad Impedenza Statorica di N°1 elettropompa trifase 400V DA 10HP A 150HP- Comandi Ausiliari 24V
Descrizione leggi :
Tipo : Cassa - Materiale: Metallo - IP54
Misure da: 500x400x200
Alimentazione: 400V
Blocco porta Generale 3P - 400V
Trasformatore circuiti ausiliari: 24V
Impedenza Statorica (Reattanza di Avvio)
Selettore : M-0-A
Pulsante Start /Stop Luminosi - Spia avvio/termico
Volt./Amp. Analogico
Temporizzato rientro Enel e Modalità Automatico
Temporizzato di scambio Avvio Impedenza/Motore
Teleruttore di Potenza AC3 - Avvio Impedenza
Teleruttore di Potenza AC3 - Linea Motore
Relé Mancanza ed errata Fase in Ingresso
Timer Orologio Giornaliero con Cavalieri
Contaore di lavoro
Prot: Ingresso 400V Magnetotermico
Prot: Salvamotore o Relè Termico
Prot: Fusibile Trasformatore
Prot: Fusibile di Comando
Morsettiera connessione Uscita U.V.W - Uscita Rifasamento RF1.RF2.RF3 - Pressostato o Galleggiante. o Ingresso per On/Off da Remoto.
*[su richiesta : É possibile l'aggiunta di qualsiasi componente extra]
MOD:QTB/YT
AVVIO ELETTROPOMPA/MOTORE
STELLA/TRIANGOLO
Quadro avviamento ad Impedenza Statorica di N°1 elettropompa trifase 400V DA 10HP A 150HP- Comandi Ausiliari 24V
Descrizione leggi :
Tipo : Cassa - Materiale: Metallo - IP54
Misure da: 500x400x200
Alimentazione: 400V
Blocco porta Generale 3P - 400V
Trasformatore circuiti ausiliari: 24V
Selettore : M-0-A
Pulsante Start /Stop Luminosi - Spia avvio/termico
Volt./Amp. Analogico
Temporizzato rientro Enel e Modalità Automatico
Temporizzato di scambio Avvio Stella/Triangolo
Teleruttore di Potenza AC3 - Avvio Stella
Teleruttore di Potenza AC3 - Scambio Triangolo
Teleruttore di Potenza AC3 - Linea Motore
Prot: Ingresso 400V Magnetotermico
Prot: Salvamotore o Relè Termico
Prot: Fusibile Trasformatore
Prot: Fusibile di Comando
Morsettiera connessione Uscita U.V.W - Pressostato o Galleggiante o Ingresso per On/Off da Remoto.
*[su richiesta : Volt./Amp. Digitale - Orologio Giornaliero - Orologio Digitale - Relè mancanza ed errata fase - Uscita Rifasamento]
MOD:QTB/ST - Versione Standard
AVVIO ELETTROPOMPA/MOTORE
IMPEDENZA / STATORICO
Quadro avviamento ad Impedenza Statorica di N°1 elettropompa trifase 400V DA 10HP A 150HP- Comandi Ausiliari 24V
Descrizione leggi :
Tipo : Cassa - Materiale: Metallo - IP54
Misure da: 500x400x200
Alimentazione: 400V
Blocco porta Generale 3P - 400V
Trasformatore circuiti ausiliari: 24V
Impedenza Statorica (Reattanza di Avvio)
Selettore : M-0-A
Pulsante Start /Stop Luminosi - Spia avvio/termico
Volt./Amp. Analogico
Temporizzato rientro Enel e Modalità Automatico
Temporizzato di scambio Avvio Impedenza/Motore
Teleruttore di Potenza AC3 - Avvio Impedenza
Teleruttore di Potenza AC3 - Linea Motore
Prot: Ingresso 400V Magnetotermico
Prot: Salvamotore o Relè Termico
Prot: Fusibile Trasformatore
Prot: Fusibile di Comando
Morsettiera connessione Uscita U.V.W - Pressostato o Galleggiante o Ingresso per On/Off da Remoto.
*[su richiesta : Volt./Amp. Digitale - Orologio Giornaliero - Orologio Digitale - Relè mancanza ed errata fase - Uscita Rifasamento]
Quadri di Comando - GSM
Gestione SMS/VOCALE/CLIP - BIDIREZIONALE
“Comando remoto, certezza GSM”
Alimentazione 230V⚠️
“Affidabilità che dura… Tecnologia che protegge”
Combi/GSM
CONTROLLO REMOTO
BIDIREZIONALE: QUADRI & UTENZE
-
Alimentazione : 230V da UPS (per continuità lavorativa)
Accessori 12VDC
-
Utilizzo : Comando e Controllo 5 Canali
Controllo tramite Cellulare o Smartphone
Attivazione da Remoto di tutti i nostri Quadri Elettrici
Attivazione di qualsiasi Utenza Elettrica
Comandi tramite chiamata Vocale o Sms
Note programmazione di default :
1 - Uscite per attivazione utenze
4 - Ingressi di chiamata vocale o/e sms per ogni evento e per ogni utente
4 - Utenti Master per comandi da remoto
Gestori SIM accettate - TIM - VODAFONE - WINDTRE "altri gestori non testati"
Possibilità scelta N° Uscite e N° Ingressi
Ricezione Messaggi vocali e sms personalizzabili
-
-
🛡️ Focus Affidabilità GSM
⚙️ Focus Controllo da Remoto
⚡ 12VDC-UPS Energy
🌐No! Intenet
Prezzo Netto : €380,00
COMBI/Level Control
CONTROLLO REMOTO
BIDIREZIONALE: CONTROLLO LIVELLI
-
Alimentazione : 230V da UPS (per continuità lavorativa)
Accessori 12VDC
-
Utilizzo : Comando e Controllo 5 Canali
Controllo tramite Cellulare o Smartphone
Attivazione da Remoto di tutti i nostri Quadri Elettrici
Attivazione di qualsiasi Utenza Elettrica
Comandi tramite chiamata Vocale o Sms
Note programmazione di default :
1 - Uscite per attivazione utenze
2 - Ingressi di chiamata Vocale o/e sms per evento e per ogni utente
1 - Ingresso Livello Minimo raggiunto
1 - Ingresso Livello Massimo raggiunto
4 - Utenti Master per comandi da remoto
Gestori SIM accettate - TIM - VODAFONE - WINDTRE "altri gestori non testati"
Ricezione Messaggi vocali e sms personalizzabili
Accessori inclusi : N° 3 Sonde di Livello
-
🛡️ Focus Affidabilità GSM
⚙️ Focus Controllo da Remoto
⚡ 12VDC-UPS Energy
🌐No! Intenet
Prezzo Netto : € 410,00
- Non hai trovato quello che cercavi?
- Vorresti modificare un Quadro Elettrico individuato?
- Vorresti aggiungere un componente in base alle tue esigenze?
- Contattaci!
- Possiamo modificare ogni modello in base alle tue specifiche!
Sei un'azienda del Settore? Hai la partita Iva?
Richiedi il preventivo del prodotto scelto direttamente in azienda
Acquisto diretto! Nessun Intermadiario!
