QE-PSEvo

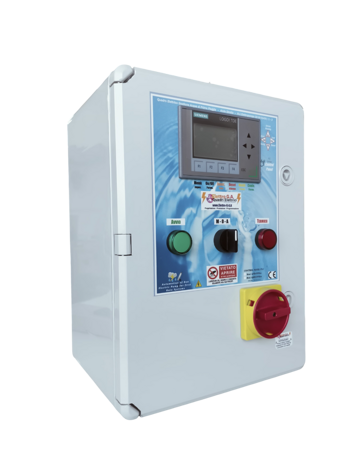

QE-PPEvo
Il connubio tra l'affidabilità dei PLC SIEMENS, il nostro software all'avanguardia e la logica proattiva del Quadro PPEvo
trasforma la gestione delle acque meteoriche in una garanzia di sicurezza.
Il quadro elettrico PPEvo di Elettro G.A. non è un semplice dispositivo di automazione, ma un’entità intelligente e proattiva progettata per la protezione totale dell'utente finale. Sfruttando la potenza dei PLC SIEMENS e un software proprietario all'avanguardia, il sistema garantisce la conformità alle normative vigenti attraverso un monitoraggio costante e un'allarmistica avanzata
- DISPLAY DI TESTO AD ALTA RISOLUZIONE.
- PLC SIEMENS INDUSTRY.
- SISTEMA ATTIVO 24/7
- MENÚ INTUITIVO PER CONFIGURAZIONI RAPIDE.
- MEMORIA RETENTIVA!
- VERIFICA NUOVA PIOGGIA
- ADATTO A TIPOLOGIA DI QUALSIASI IMPIANTO.
- IN OGNI REGIONE D'ITALIA!
- SVUOTAMENTO SECONDO LE NORMATIVE.
- ALLARMISTICA PROATTIVA!
.jpeg "Quadri Prima Pioggia")
Versioni in Produzione
Alimentazioni Disponibili
X
PLUS
230V 50/60Hz
400V 50/60Hz
Gestione Numero Elettropompe
Supervisione da Remoto
N°1 - Pompa
N°2 - Pompe
Alternanza e Soccorso Anomalie
X - Invio Notifiche via EMAIL
PLUS - Gestione, Comando e Controllo Tramite WEB SERVER
I nostri modelli
standardizzati
Modello: PPEvo
Versione: PLUS
Elettropompe Gestite: N°1 o 2
Modello: PPEvo
Versione: X
Elettropompe Gestite: N°1 o 2
Modello: PSEvo
Versione: PLUS
Elettropompe Gestite: N°2
Descrizione del quadro
Tipologia Avviamento: Diretto
Materiale Quadro: ABS - IP54 - IPXX.
Misure: 400x300x170 500x350x190
Sezionatore: Bloccoporta Generale.
Alimentatore : 24VDC.
N°1 o 2 Selettori: M-0-A
N°1 0 2 Spie pompa avviata.
N°1 o 2 Spie Scatto Termico.
Display: HMI di Testo.
CPU: PLC LOGO! 8
N°1 o 2 Teleruttori di Potenza AC3.
N°1 o 2 Salvamotori di Potenza.
Prot. Fusibili: Alimentatore.
Prot. Fusibili: Ausiliari 24VDC.
Funzione Versione 2 Pompe:
Alternanza e Soccorso per Avaria.
Morsettiera di Potenza e Comando
Ingressi: Sensore Pioggia
Galleggiante Marcia a secco
Galleggiante Livello Minimo
Galleggiante Livello Massimo
Uscita : 24VDC Alim. Sensore.
Allarme Led/Buzzer.
Gestione da Remoto:
Supervisione Web Server in Rete Locale.
Connettività: Ethernet
Su Richiesta Opzionale:
-Sistema VPN
(Virtual Private Network)
(Ovvero Rete Privata Virtuale) Essenzialmente un tunnel sicuro e crittografato tra il tuo dispositivo PC aziendale e altro dispositivo connesso a internet.
-Protocollo MUDBUS TCP-IP
Descrizione del quadro
Tipologia Avviamento: Diretto
Materiale Quadro: ABS - IP54 - IPXX.
Misure: 500x350x190
500x400x240
Sezionatore: Bloccoporta Generale.
Alimentatore : 24VDC.
N°2 Selettori: M-0-A
N°2 Spie pompa avviata.
N°2 Spie Scatto Termico.
Display: HMI di Testo.
CPU: PLC LOGO! 8
N°2 Teleruttori di Potenza AC3.
N°2 Salvamotori di Potenza.
Prot. Fusibili: Alimentatore.
Prot. Fusibili: Ausiliari 24VDC.
Alternanza e Soccorso per Avaria.
Morsettiera di Potenza e Comando
Ingressi: Sensore Pioggia
Galleggianti Vasca Prima Pioggia
Galleggiante Marcia a secco
Galleggiante Livello Minimo
Galleggiante Livello Massimo
Galleggianti Vasca Seconda Pioggia
Galleggiante Marcia a secco
Galleggiante Livello Minimo
Galleggiante Livello Massimo
Uscita : 24VDC Alim. Sensore.
Allarme Led/Buzzer.
Gestione da Remoto:
Supervisione Web Server in Rete Locale.
Connettività: Ethernet
Su Richiesta opzionale:
-Sistema VPN.
-Gestione a doppia elettropompa disponibile sia per il comparto di prima pioggia che per quello di seconda pioggia.
-Protocollo MUDBUS TCP-IP
Descrizione del quadro
Tipologia Avviamento: Diretto
Materiale Quadro: ABS - IP54 - IPXX.
Misure: 400x300x170 500x350x190
Sezionatore: Bloccoporta Generale.
Alimentatore : 24VDC.
N°1 o 2 Selettori: M-0-A
N°1 0 2 Spie pompa avviata.
N°1 o 2 Spie Scatto Termico.
Display: HMI di Testo.
CPU: PLC LOGO! 8
N°1 o 2 Teleruttori di Potenza AC3.
N°1 o 2 Salvamotori di Potenza.
Prot. Fusibili: Alimentatore.
Prot. Fusibili: Ausiliari 24VDC.
Funzione Versione 2 Pompe:
Alternanza e Soccorso per Avaria.
Morsettiera di Potenza e Comando
Ingressi: Sensore Pioggia
Galleggiante Marcia a secco
Galleggiante Livello Minimo
Galleggiante Livello Massimo
Uscita : 24VDC Alim. Sensore.
Allarme Led/Buzzer.
Gestione da Remoto:
Invio Notifiche: Email Eventi di Stato.
Connettività: Ethernet
Accessori indispensabili per il corretto funzionamento
- Soluzioni complete direttamente dal Produttore
- Unico referente Aziendale
- Tutto ciò che serve per il tuo impianto
Perché scegliere i nostri Prodotti per la gestione delle acque meteoriche?

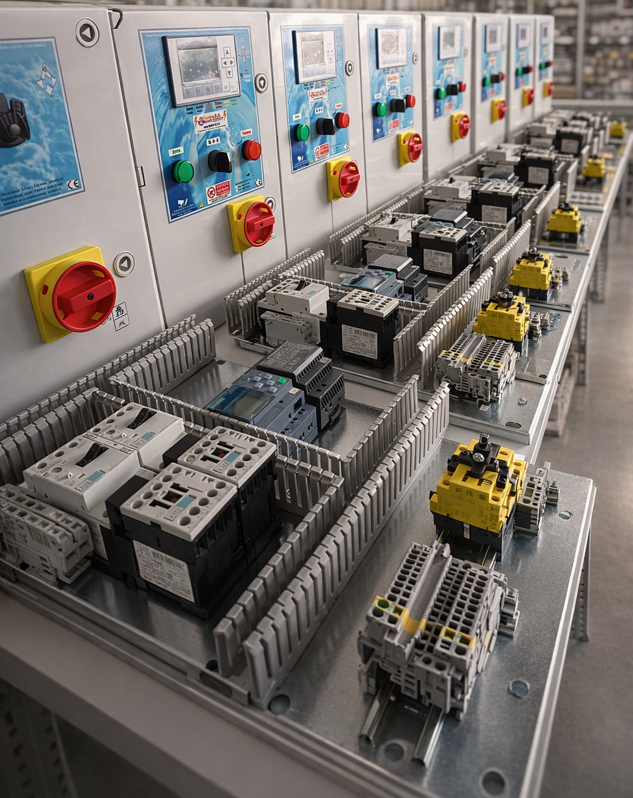

Quadri Elettrici "Made in Lab":
Progettazione e Produzione direttamente nei nostri laboratori per garantirti massima affidabilità e personalizzazione su misura.
Sistemi di Pompaggio:
Elettropompe di superficie e sommerse specifiche e selezionate per acque di prima e seconda pioggia.
Automazione Full-Service:
Tutti gli accessori pronti per rendere il tuo sistema intelligente, autonomo e perfettamente integrato.
Manutenzione e Ricambi Zero Stress:
Grazie al nostro magazzino sempre rifornito, garantiamo la disponibilità immediata di ogni componente del quadro.
Che si tratti di usura o manutenzione programmata, avrai i ricambi necessari in tempi record.
Sempre al tuo fianco:
Non ti lasciamo mai solo. Offriamo un servizio di assistenza tecnica telefonica
e un canale diretto WhatsApp per darti risposte rapide e supporto in tempo reale ovunque tu sia.
ELETTROPOMPE SOMMERSE E DI SUPERFICIE
Elettropompa centrifuga autoadescante 230V & 400V
Elettropompa sommersa
230V & 400V
Elettropompa Sommersa
230V
Alimentazione Disponibili:
Alimentazione: 230V - 50Hz
Potenza: 0,75KW / 1HP.
Applicazioni:
Drenaggio acque di Prima Pioggia reflue, idonea per il sollevamento di acque sporche con particelle solide fino a diametro max. 35 mm.
Motore e caratteristiche:
Grado di protezione IP68 - Cavo da 10 metri Neoprene Classe isolamento B -
Girante: INOX "Acciaio"
Limiti di utilizzo:
Temperatura massima liquido 40°C
Livello pH liquido 4-10
Portata massima: 22800 l/h
Sommergibilità massima: 5 m
*Unico Modello disponibile*
Alimentazione Disponibili:
Alimentazione: 230V e 400V- 50Hz
Potenza: da 0,75KW / 1HP a 1,5KW / 2HP.
Applicazioni:
Drenaggio acque di Prima Pioggia e Seconda Pioggia reflue, idonea per il sollevamento di acque sporche con particelle solide fino a diametro max. 35 mm per il Mod. 230V e 30 mm 400V.
Motore e caratteristiche:
Grado di protezione IP68 - Cavo da 10 metri Neoprene - Classe isolamento B -
Girante e Supporto inferiore: GHISA
Limiti di utilizzo:
Temperatura massima liquido 40°C
Profondità di immersione tra 0,5m-5m
400V - Livello pH liquido 4-10
Sommergibilità massima: 5 m
*3(Tre) Modelli disponibili*
Alimentazione Disponibili:
Alimentazione: 230V e 400V- 50Hz
Potenza : da 1,1KW / 1,5HP a 15KW / 20HP.
(230Volt Max 2,2KW / 3HP)
Applicazioni :
Drenaggio acque di Seconda Pioggia. Autoadescanti monoblocco con girante aperta. Valvola di ritegno incorporata. Riadescamento automatico, drenaggi acque leggermente sporche.
Motore e caratteristiche:
Motore elettrico ad induzione a 2 poli (n = 2850 min-1) - Isolamento Classe F - Protezione IP 55
Corpo pompa: Ghisa - Supporto motore: Ghisa - Girante: Ghisa - Albero motore: Acciaio Inox.
Limiti di utilizzo:
Temperatura liquido fino a 35°C - Temperatura max. liquido: 90°C (per altri impieghi) - Temperatura ambiente fino a 40° C - Altezza d’aspirazione manometrica fino a 7 mt. - Servizio continuo
*Più Modelli disponibili*
Portate e Prevalenze
| | | | | | |
| | | | | | |
| | | | | | |
Contattaci
Telefono
+39 338-5937757
ElettroG.A@Hotmail.com
Nota Informativa: Gestione Acque di Seconda Pioggia
Gentile Cliente, La informiamo che la configurazione dell’impianto di trattamento acque deve rispondere rigorosamente alla normativa vigente
(D.Lgs. 152/06 e regolamenti regionali specifici).
Mentre le acque di prima pioggia (i primi 5 mm di precipitazione) sono cariche di inquinanti e richiedono un trattamento obbligatorio, la gestione delle acque di seconda pioggia varia sensibilmente in base alla Sua specifica attività:
Attività a basso rischio: Le acque di seconda pioggia possono spesso essere bypassate e scaricate direttamente in corpo idrico o fognatura.
Attività ad alto rischio/industriali: Alcuni regolamenti locali o autorizzazioni allo scarico (AUA) possono richiedere il trattamento o lo stoccaggio anche di una quota delle acque successive ai primi 5 mm.
⚠️ Importante: Scelta del Quadro Elettrico
Il "cervello" del sistema è il quadro elettrico di comando. A seconda del Suo profilo di rischio e della modalità di scarico prevista, è fondamentale installare un quadro con logica di funzionamento dedicata:
Quadro Standard: Gestione base del bypass temporizzato.
Quadro Avanzato: Con sensori di pioggia pioggia, sonde di livello e logiche di accumulo differenziato per la seconda pioggia.
Invitiamo la S.V. a contattare il nostro ufficio tecnico per definire il quadro elettrico corretto in base alla Sua attività. Un'errata configurazione può comportare sanzioni amministrative e malfunzionamenti dell'impianto.
