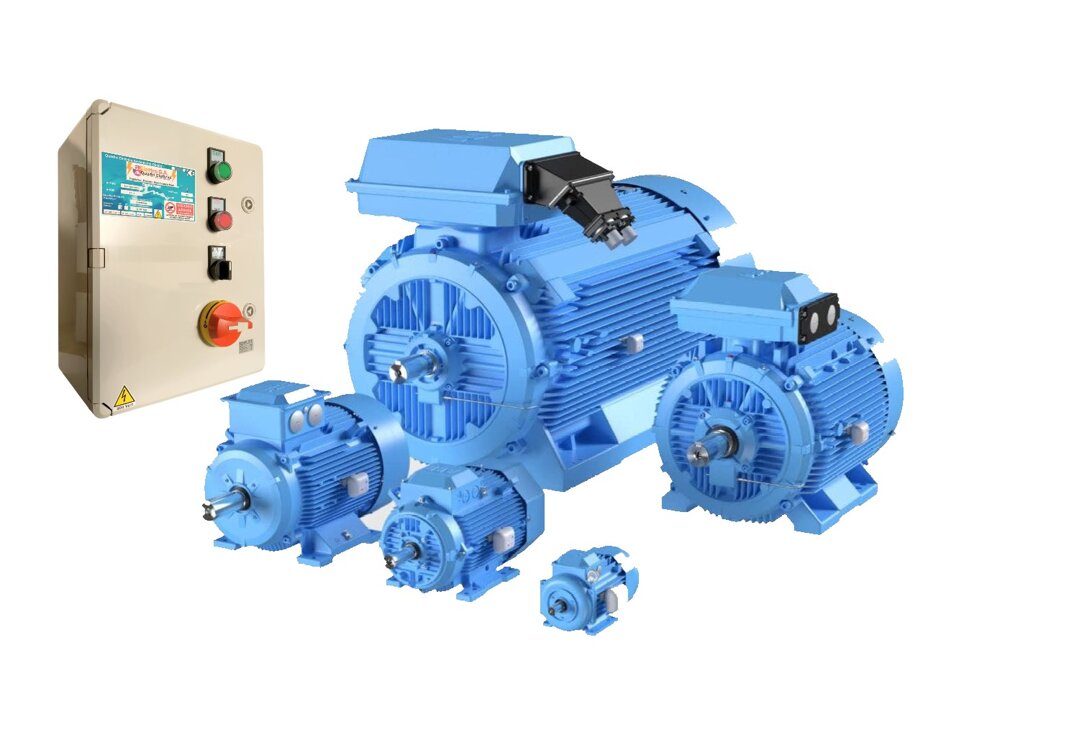

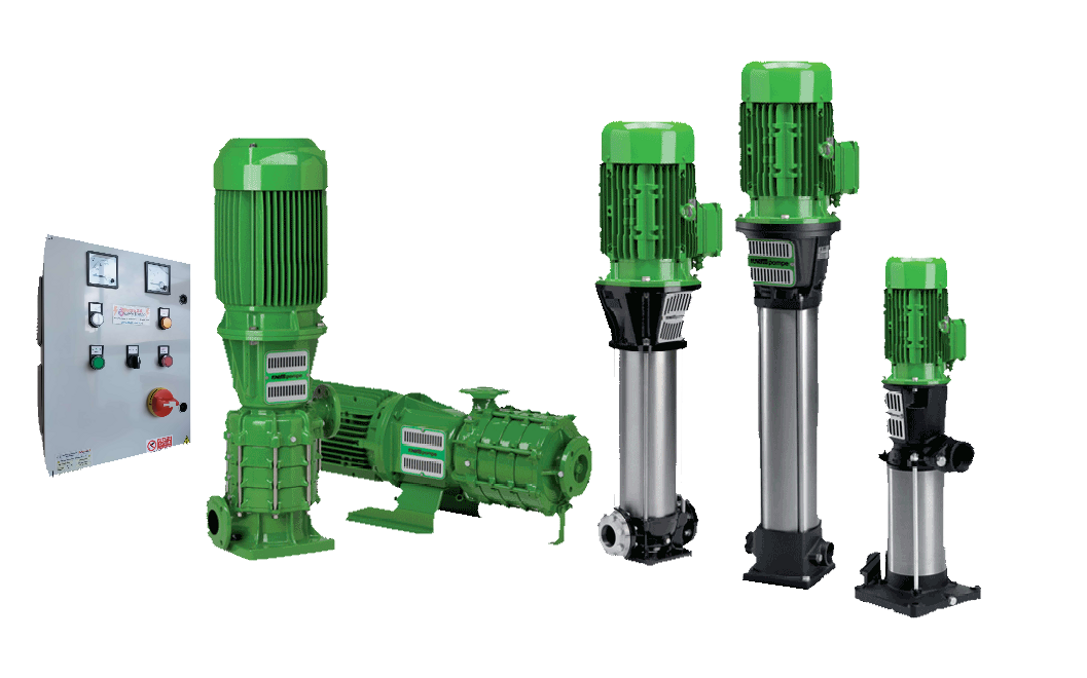

QUADRI ELETTROPOMPE E MOTORI STANDARDIZZATI - ELETTROMACCANICI
Progettati - Realizzati - Cablati e Installati da oltre 20 Anni!
Avviamento Diretto
- Elettropompe o Motori
MOD:QM1-230V
AVVIO ELETTROPOMPA/MOTORE
Quadro avviamento diretto di N°1 elettropompa monofase 230V DA 0,50HP A 2HP. - Comandi fronte quadro *230V
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 190x140x80
- Alimentazione : 230V
- Interruttore : 0-1 bilanciere 230V - 30A
- Spia pompa avviata : 230V
- Prot : Disgiuntore termico 1P /6-8-12-15-20A
- Condensatore : da 20 a 50mF
- Morsettiera connessione Uscita U.N.C
- #Note : Definire Potenza - mF Condensatore
MOD:QMB2-230V
AVVIO ELETTROPOMPA/MOTORE
Quadro avviamento diretto di N°1 elettropompa monofase 230V DA 0,50HP A 2HP. - Comandi di Sicurezza "fronte quadro e accessori" 12V
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 240x190x80
- Alimentazione : 230V
- Trasformatore di comando 230/12V
- Deviatore : M-0-A bilanciere 12V
- Teleruttore 230V AC7a - AC7b
- Relè Comando 12V
- Spia pompa avviata : 230V
- Prot : Disgiuntore termico 1P / 12-15A
- Condensatore : 20 - 50mF
- Prot : Fusibile di Comando
- Morsettiera connessione Uscita U.N.C - Pressostato - Galleggiante.
- #Note : Definire Potenza - mF Condensatore
MOD:QMB1-230V
AVVIO ELETTROPOMPA/MOTORE
Quadro avviamento diretto di N°1 elettropompa monofase 230V DA 0,50HP A 3HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 300x220x120
- Alimentazione : 230V
- Sezionatore Generale 2P - 230V
- Trasformatore di sicurezza : 24V
- Selettore : M-0-A
- Teleruttore di Potenza AC3
- Prot : Disgiuntore termico 1P / 20-25A
- Spie : pompa avviata
- Condensatore : 20 - 80mF
- Prot : Fusibile di Potenza : L - N
- Prot : Fusibile di Comando
- Prot : Fusibile trasformatore
- Morsettiera connessione Uscita U.N.C - Pressostato o Galleggiante.
- #Note : Definire Potenza - mF Condensatore
MOD:QMBG-230V
GRUPPI POMPE GEMELLARI CON ALTERNANZA E SOCCORSO
Quadro avviamento diretto di N°2 elettropompe monofase Gemellari Alternanza e Soccorso 230V DA 0,50HP A 2HP.
Comandi di Sicurezza "fronte quadro e accessori" 24V
Modalità di funzionamento :
PRESSURIZZAZIONE o SVUOTAMENTO
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 380x300x120
- Sezionatore Generale 2 - 230V
- Alimentazione : 230V
- Trasformatore di sicurezza : 24V
- Selettori 2X : M-0-A
- Teleruttore di Potenza 2X : AC3
- Prot 2X : Salvamotore
- Relè Alternanza e soccorso 2 motori
- Spia pompa avviata 2X
- Spia prot. Termica 2X
- Prot : Fusibile di Comando
- Prot : Fusibile trasformatore
- Morsettiera connessione Uscita 2X U.N.C - Press. Scambio / Emergenza - Galleg. di sicurezza.
- #Note : Definire Potenza
- #Note altre funzioni : Motori - Compressori
- #Note : Default avvio senza condensatori.
- #Su richiesta inserimento di condensatori.
- #Su richiesta potenze maggiori.
MOD:QTB3-400V
AVVIO ELETTROPOMPA/MOTORE
Quadro avviamento diretto di N°1 elettropompa trifase 400V DA 0,50HP A 15HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 380x300x180
- Alimentazione : 400V
- Blocco porta Generale 3P - 400V
- Trasformatore di sicurezza : 24V
- Selettore : M-0-A
- Pulsante Start e Stop Luminosi pompa avviata e scatto termico
- Volt. e Amp. analogico
- Orologio Giornaliero con cavalieri - theben
- Relè Temporizzato su Automatico
- Relè mancanza ed errata fase
- Teleruttore di Potenza AC3
- Prot : Salvamotore o Relè Termico
- Prot : Fusibile Trasformatore
- Prot : Fusibile di comando
- Morsettiera connessione Uscita = U.V.W - Pressostato o Galleggiante.
- *[su richiesta : orologio digitale]
MOD:QTBG-400V
GRUPPI POMPE GEMELLARI CON ALTERNANZA E SOCCORSO
Quadro avviamento diretto di N°2 elettropompe Trifase 400V DA 0,50HP A 5,5HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
Modalità di funzionamento :
PRESSURIZZAZIONE o SVUOTAMENTO
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 380x300x120
- Sezionatore Generale 3P
- Alimentazione : 400V
- Trasformatore di sicurezza : 24V
- Selettori 2X : M-0-A
- Teleruttore di Potenza 2X : AC3
- Prot 2X : Salvamotore
- Relè Alternanza e soccorso 2 motori
- Spia pompa avviata 2X
- Spia prot. Termica 2X
- Prot : Fusibile di Comando
- Prot : Fusibile trasformatore
- Morsettiera connessione Uscita 2X U.V.W - Press. Scambio / Emergenza - Galleg. di sicurezza.
- #Note altre funzioni : Motori - Compressori
- #Note : Definire Potenza
- *[su richiesta : Relè mancanza ed errata fase - potenza maggiore]
MOD:QTB1-400V
AVVIO ELETTROPOMPA/MOTORE
Quadro avviamento diretto di N°1 elettropompa trifase 400V DA 0,50HP A 7,5HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 300x220x120
- Alimentazione : 400V
- Sezionatore Generale 3P - 400V
- Trasformatore di sicurezza : 24V
- Selettore : M-0-A
- Teleruttore di Potenza AC3
- Prot : Salvamotore o Relè Termico
- Spia pompa avviata 24V
- Spia Scatto Termico 24V
- Prot : Fusibili di Potenza
- Prot : Fusibile Trasformatore
- Prot : Fusibile di comando
- Morsettiera connessione Uscita U.V.W - Pressostato o Galleggiante.
- *[su richiesta : Volt./Amp. digitale]
MOD:QTB2-400V
AVVIO ELETTROPOMPA/MOTORE
Quadro avviamento diretto di N°1 elettropompa trifase 400V DA 0,50HP A 10HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54
- Misure : 380x300x120
- Alimentazione : 400V
- Blocco porta Generale 3P - 400V
- Trasformatore di sicurezza : 24V
- Selettore : M-0-A
- Pulsante Start e Stop Luminosi pompa avviata e scatto termico
- Volt./Amp. Analogico
- Relè Temporizzato su Automatico
- Teleruttore di Potenza AC3
- Prot : Salvamotore o Relè Termico
- Prot : Fusibile Trasformatore
- Prot : Fusibile di comando
- Morsettiera connessione Uscita U.V.W - Pressostato o Galleggiante.
- *[su richiesta : Volt./Amp. Digitale - Orologio Giornaliero - Orologio Digitale - Relè mancanza ed errata fase]
Gestione Livelli
- Controllo Livelli.
- Avvio Elettropompa/e
- Svuotamento / Riempimento
GESTIONE & CONTROLLO LIVELLI
MOD:QTB/CLEvo-400V
MOD:QMB/CLEVO-230V
GESTIONE PLC/HMI SIEMENS
CONTROLLO LIVELLI - SERBATOI
CISTERNE - PISCINE
Quadro avviamento diretto di N°2 elettropompe
Disponibile con Alimentazione e Potenze :
Trifase 400V DA 0,50HP a 7,5HP
Monofase 230V da 0,50 a 3HP
Comandi di Sicurezza "fronte quadro e accessori" 24V
Descrizione leggi :
- Tipo : Cassa - Quadro : Plastica - IP54 - IPXX
- Misure : 400x300x170
- Alimentazione : 230V - 400V
- Blocco-porta Generale 3P - 230V - 400V
- Alimentatore di sicurezza : 24V
- PLC Logo Siemens
- HMI - TDE Logo Display
- Selettore 2X : M-0-A
- Spia 2X pompa avviata 24V
- Spia 1X Scatto Termico 24V
- Spia 1X Livello Pieno - Vuoto
- Controllo Livello : Sonda ad Immersione Analogica 4-20mA [Default 0-5mt]
- 2X Teleruttore di Potenza AC3
- Prot : 1X Salvamotore (HP - A)
- Prot : Fusibile Alimentatore
- Prot : Fusibile di comando
- Morsettiera connessione Uscita 2X U.V.W - 1 x Sonda 4-20mA svuotamento / riempimento.
- Prezzo Netto : INVIA RICHIESTA!
- *[su richiesta : Relè mancanza ed errata fase - Avvio singolo Motore/pompa - Potenza maggiore ]
- #Note Default : Mod. 230V Senza predisposizione condensatore - [Per necessità Indicare + Condensatore] - Accessori disponibili - SOFTWARE PAGINA WEB SERVER [ Visibilità disponibile in Rete Locale o/e Cloud]
GESTIONE RELÈ DI LIVELLO
MOD:QTB/CL-400V
MOD:QMB/CL-230V
ELETTROMECCANICO
CONTROLLO LIVELLI - SERBATOI
CISTERNE - PISCINE
Quadro avviamento diretto di N°2 elettropompe
Disponibile con Alimentazione e Potenze:
Trifase 400V DA 0,50HP a 7,5HP
Monofase 230V da 0,50 a 2HP
Comandi di Sicurezza "fronte quadro e accessori" 24V
Descrizione leggi :
- Tipo : Cassa - Materiale : Plastica - IP54 - IPXX
- Misure : 380x300x120
- Alimentazione : 230V - 400V
- Blocco porta Generale 3P - 230 - 400V
- Trasformatore di sicurezza : 24V
- Controllo Livello : Relè Com - Min - Max
- Selettore 2X : M-0-A
- Spia 2X pompa avviata 24V
- Spia 1X Scatto Termico 24V (Mod.400V)
- Spia 1X Livello Pieno - Vuoto
- 2X Teleruttore di Potenza AC3
- Prot.230V : 2X Disgiuntore termico 1P / _A
- Prot.400V : 2X Salvamotore (HP - A)
- Temporiz. ritardo avvio Pompa N°2
- Prot : Fusibile Trasformatore
- Prot : Fusibile di comando
- Morsettiera connessione Uscita 2X U.N.C - U.V.W - Ingr. Sonde di Livello - Press./Gall. x svuotamento - Gall. x riempimento.
- Prezzo Netto : INVIA RICHIESTA!
- *[su richiesta : Relè mancanza ed errata fase - Mod.400V]
- *[Mod. 230V - Possibile potenze maggiori]
- #Note Default : Mod. 230V Senza predisposizione condensatore - [In caso di necessità Indicarlo]
- Altri Accessori disponibili chiedi info.
AVVIO DIRETTO DUE POMPE
MOD:QTB/DUO
230/400V
ELETTROMECCANICO
CONTROLLO AUTOMATICO
POZZI - POMPE DI SPINTA
Quadro avviamento diretto di N°2 elettropompe
Disponibile con Alimentazione e Potenze :
Trifase 400V DA 0,50HP a 7,5HP
Monofase 230V da 0,50 a 2HP
Comandi di Sicurezza "fronte quadro e accessori" 24V
Descrizione Leggi :
- Tipo : Cassa - Materiale : Plastica - IP54 - IPXX
- Misure : 380x300x120
- Alimentazione : 230V - 400V
- Blocco porta Generale 3P - 230 - 400V
- Trasformatore di sicurezza : 24V
- Selettore 2X : M-0-A
- Spia 2X pompa avviata 24V
- Spia 2X Scatto Termico 24V (Mod.400V)
- 2X Teleruttore di Potenza AC3
- Prot.230V : 2X Disgiuntore termico 1P / _A
- Prot.400V : 2X Salvamotore (HP - A)
- Prot : Fusibile Trasformatore
- Prot : Fusibile di comando
- Morsettiera connessione Uscita 2X U.N.C - U.V.W - Ingresso galleggianti AUT 1 e AUT2
- Prezzo Netto : INVIA RICHIESTA!
- *[su richiesta : Relè mancanza ed errata fase - Mod.400V]
- *[Mod. 230V - Possibile potenze maggiori]
- #Note Default : Mod. 230V Senza predisposizione condensatore - [In caso di necessità Indicarlo]
- Altri Accessori disponibili chiedi info.
- Non hai trovato quello che cercavi?
- Vorresti modificare un Quadro Elettrico individuato?
- Vorresti aggiungere un componente in base alle tue esigenze?
- Contattaci!
- Possiamo modificare ogni modello in base alle tue specifiche!
Gestione GSM
- Attiva e Disattiva ogni tipologia di Utenza con il tuo Smartphone.
- Ovunque tu sia!
Combi/GSM
Tecnologia GSM
CONTROLLO REMOTO
BIDIREZIONALE UTENZE
- Alimentazione : 230V - Accessori 12VDC
- Utilizzo : Comando e Controllo 5 Canali
- Controllo tramite Cellulare o Smartphone
- Attivazione da Remoto di tutti i nostri Quadri Elettrici per Pozzi Artesiani o per qualsiasi Utenza Elettrica
- Comandi tramite chiamata Vocale o Sms
Note programmazione di default :
- 1 Uscite per attivazione utenze
- 4 Ingressi di chiamata vocale o/e sms per ogni evento e per ogni utente
- 4 Utenti Master per comandi da remoto
- Gestori SIM accettate - TIM - VODAFONE - WINDTRE "altri gestori non testati"
- Possibilità scelta N° Uscite e N° Ingressi
- Ricezione Messaggi vocali e sms personalizzabili
- Prezzo Netto : €380,00
4g/APP Control
Tecnologia 4G + APP
CONTROLLO REMOTO
BIDIREZIONALE SU RICHIESTA
- Alimentazione : 230V - Accessori 12VDC
- Utilizzo : Comando e Controllo 4 Canali
- Controllo tramite Smartphone - Tablet
- Attivazione da Remoto di tutti i nostri Quadri Elettrici per Pozzi Artesiani o per qualsiasi Utenza Elettrica
- Comandi tramite APP [Android-IPhone]
Note programmazione di default :
- Uscite e ingressi personalizzabili
- Notifiche - Email -Sms per ogni evento e per ogni utente
- 4 Utenti Master per comandi da remoto
- Gestori SIM accettate - TIM - VODAFONE - WINDTRE "altri gestori non testati"
- App gestione di sistema
- Prezzo Netto : INVIA RICHIESTA!
COMBI/Level Control
Tecnologia GSM
CONTROLLO REMOTO
BIDIREZIONALE LIVELLI
- Alimentazione : 230V - Accessori 12VDC
- Utilizzo : Comando e Controllo 5 Canali
- Controllo tramite Cellulare o Smartphone
- Attivazione da Remoto di tutti i nostri Quadri Elettrici per Pozzi Artesiani o per qualsiasi Utenza Elettrica
- Comandi tramite chiamata Vocale o Sms
Note programmazione di default : - 1 Uscite per attivazione utenza
- 2 Ingressi di chiamata Vocale o/e sms per evento e per ogni utente
- 1 Ingresso Livello Minimo raggiunto
- 1 Ingresso Livello Massimo raggiunto
- 4 Utenti Master per comandi da remoto
- Gestori SIM accettate - TIM - VODAFONE - WINDTRE "altri gestori non testati"
- Ricezione Messaggi vocali e sms personalizzabili
- Accessori inclusi : N° 3 Sonde di Livello
- Prezzo Netto : € 410,00
Avvio ad impedenza Statorica e Stella a Triangolo
- invia richiesta in base alla potenza
MOD:QTB/ST
AVVIO ELETTROPOMPA/MOTORE
IMPEDENZA / STATORICO
Quadro avviamento Statorico di N°1 elettropompa trifase 400V DA 15HP A 120HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
- Scarica la scheda Tecnica
MOD:QTB/STPLUS
AVVIO ELETTROPOMPA/MOTORE
IMPEDENZA / STATORICO CON ACCESSORI
Quadro avviamento Statorico di N°1 elettropompa trifase 400V DA 15HP A 120HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
- Scarica la scheda Tecnica
MOD:QTB/YT
AVVIO ELETTROPOMPA/MOTORE
STELLA/TRIANGOLO
Quadro avviamento Stella a Triangolo di N°1 elettropompa trifase 400V DA 15HP A 120HP. - Comandi di Sicurezza "fronte quadro e accessori" 24V
- Scarica la scheda Tecnica
- Aggiornamenti di progettazione: I progettisti possono apportare modifiche al design del quadro elettrico per ottimizzarne le prestazioni, la sicurezza, la manutenibilità o per adeguarlo a nuove normative. Queste modifiche possono riflettersi anche nella rappresentazione grafica.
- Utilizzo di componenti diversi: L'indisponibilità di un determinato componente o la sua sostituzione con un equivalente di un altro produttore può comportare variazioni nella disposizione degli elementi all'interno del quadro e, di conseguenza, nella sua rappresentazione grafica.
- Funzionalità: Mentre indipendentemente dalle variazioni grafiche, le caratteristiche operative e le prestazioni del quadro elettrico rimangono inalterate.
- Per ulteriori informazioni contattateci, grazie.
RICHIEDI LA DISPONIBILITA' PRIMA DI ACQUISTARE IL PRODOTTO SCELTO
Acquisto diretto dalla nostra Azienda!
Invia un messaggio!
