QUADRI PRIMA E SECONDA PIOGGIA STANDARDIZZATI
DISPLAY DI TESTO
INFO VIA EMAIL
INFO STATO DI SISTEMA
SEMPRE INFORMATO VIA EMAIL
Il Display LOGO! TDE consente di impostare i parametri del Menù in modo rapido! Inoltre indica gli step di lavoro, i Livelli e agli Allarmi in corso.
Il Sistema è in grado di inviare numerose Email riferite agli Eventi di Stato in cui esso si trova! Questo per essere informati ed avere un tabulato storico.
WEB SERVER AZIENDALE
GESTIONE IN CLOUD
SUPERVISIONE E COMANDI
CONTROLLA OVUNQUE TU SIA!
Visibile all'interno della propria Rete Aziendale è possibile avere sempre ha portata di mano tramite il proprio dispositivo Mobile o sul PC, una Pagina Web di gestione dell'intero Impianto, aggiornato in tempo reale.
Su richiesta è possibile aggiungere un servizio Extra! grazie al CLOUD "con canone a mensile o annuale in base alle proprie esigenze" - supervisione e controllo dell'intero impianto aggiornato in tempo reale.
webinar
Alcune informazioni sui nostri Prodotti e le novità del 2025!EvoX
seguici anche su YouTube
Sensori di controllo
PIOGGIA
Supervisione h24
Livelli
- Controllo dei Livelli tramite galleggianti elettrici
- Controllo mancato rilevamento livelli - h24
- Controllo e supervisione della pioggia
- Timer personalizzabile di rilevamento pioggia
- Supervisione Pioggia - h24
- Controllo mancato rilevamento della Pioggia - h24
Gestione del Sistema
memoria ritentiva
Allarmi
Alternanza-Soccorso 2Pompe
- Gestione allarmi predittiva - h24
- Gestione allarmi di sistema
- Memoria per mancanza rete elettrica
- Riavvio automatico svuotamento in corso
- Alternanza Pompe ad ogni Avvio
- Soccorso in caso di mancato avvio o guasto
Disponibili in ABS con grado di protezione *IP65*
Su esplicita richiesta anche in metallo!

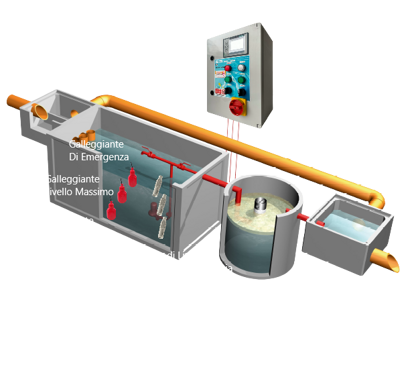

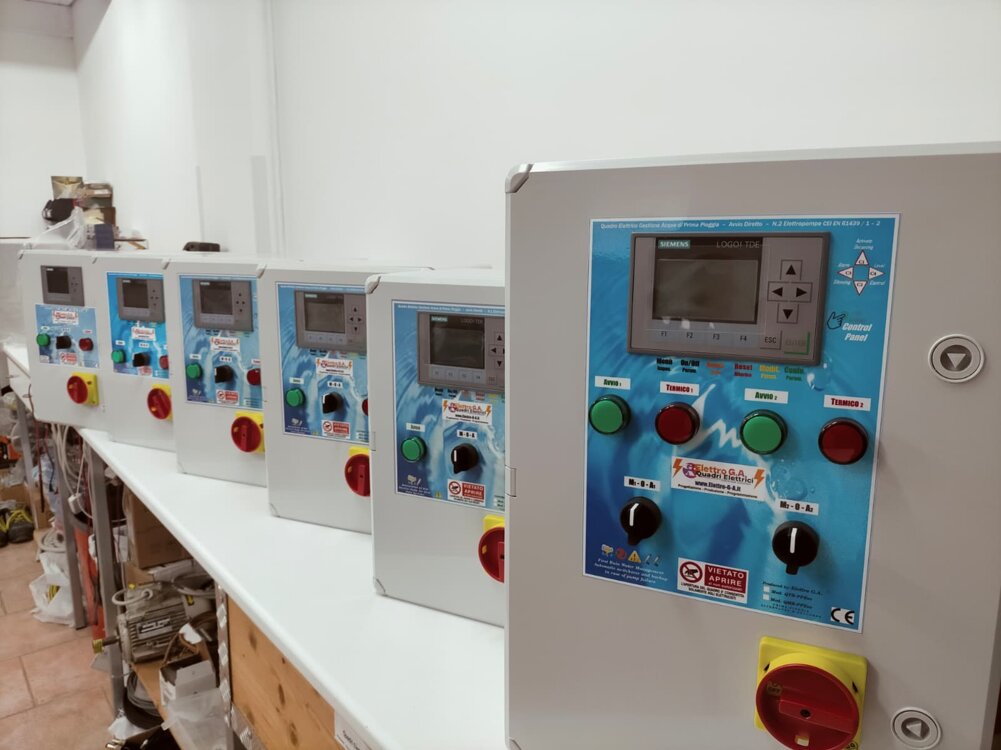

🌧️ Quadri Elettrici per Prima e Seconda Pioggia – Versione IP65
- I nostri quadri elettrici per la gestione delle acque meteoriche sono disponibili anche in versione IP65, specificamente progettati per installazioni completamente all’aperto e in ambienti esteri.
- Struttura robusta con porta interna e controporta dotata di oblò trasparente, che consente una chiara visualizzazione di tutti i comandi del display testuale ad alta leggibilità: informazioni ben visibili in ogni condizione operativa.
- Massima protezione da polveri, umidità e agenti atmosferici grazie al grado di protezione IP65
- Soluzione ideale per applicazioni in ambito civile, industriale e agricolo, con esigenze di monitoraggio continuo e controllo affidabile
DESIGN:
Il Quadro è dotato di porte interne e controporte con oblò trasparente, che consentono di monitorare l'interno senza aprirli, mantenendo così la protezione dichiarata.
UTILIZZO:
I quadri prima pioggia IP65 sono utilizzati per la gestione delle acque raccolte durante gli eventi meteorologici dove è possibile installarli al coperto! quindi è necessario proteggere i circuiti elettrici dall'umidità e dall'acqua.
Sono particolarmente utili in applicazioni industriali, agricole e ovunque ci sia l'esigenza richiesta.
SINTESI:
In sintesi, i quadri elettrici di prima pioggia IP65 sono essenziali per garantire la sicurezza e l'affidabilità degli impianti elettrici esposti a condizioni atmosferiche avverse. Se hai bisogno di ulteriori informazioni o chiarimenti, non esitare a chiedere!
GRADO DI PROTEZIONE TOTALE:
Questo grado indica che il quadro elettrico è completamente protetto dalla polvere e può resistere a getti d'acqua provenienti da qualsiasi direzione. È ideale per l'uso in ambienti esterni dove l'esposizione a condizioni meteorologiche avverse è comune.
INSTALLAZIONE
Possono essere installati in luoghi privi di protezione, completamente all'aperto, e sono progettati per resistere a condizioni ambientali difficili.
Modelli PRIMA E SECONDA PIOGGIA
- Procedura SMALTIMENTO ACQUE DI seconda pioggia : avvio diretto TRAMITE livelli IN VASCA
- "Attenzione: previa richiesta, è POSSIBILE RICHIEDERE il Mod. Seconda Pioggia con stesso processo di smaltimento acque di prima Pioggia"
- Verifica il tuo settore e richiedi il modello CORRETTO!

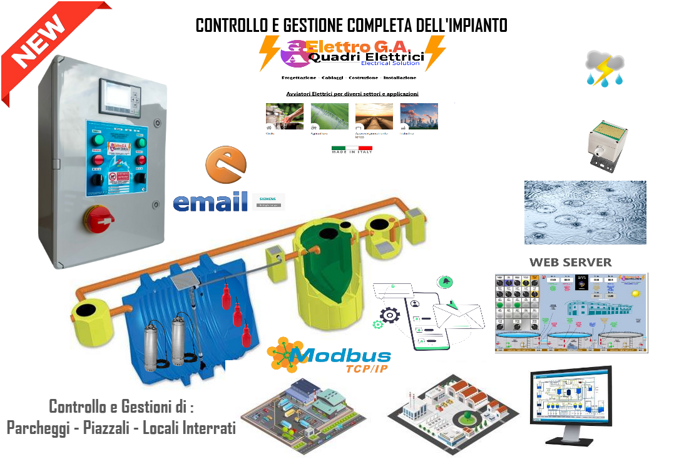

2026! - L'EVOLUZIONE CONTINUA...
Resta aggiornato! è in arrivo un nuovo modello!
Controllo livelli con unica sonda!
PRIMA PIOGGIA
ADVANCED FUNCTION
PRIMA PIOGGIA
REMOTE CONTROL
prima & seconda piaggia
COMPLETE SYSTEM
Mod: QMB/PSEvo - 230/400V
Mod: QTB/PSEvo PLUS -230/400V
GESTIONE PLC LOGO! SIEMENS - TDE DISPLAY
Potenze standard disponibili :
Trifase 400V Da 0,50HP a 5,5HP
Monofase 230V da 0,50 a 2HP
Controllo Remoto - Web Server
Protocollo di Comunicazione : Ethernet - Modbus TCP/IP
N°2 Elettropompe / N°4 elettropompe Gestisce 2 vasche di raccolta differenti
Descrizione Quadro
configurazione completa :
- Tipo : Quadro - Materiale : ABS - IP54 - IPXX.
- Misure : 600x500x200.
- Sezionatore o Sezionatore Blocco porta Generale.
- Alimentatore : 24VDC.
- N°2 Selettori : M-0-A
- N°4 Spie pompa avviata.
- N°4 Spie Scatto Termico.
- HMI - Display di Testo.
- PLC - CPU LOGO! 8.
- N° 4 Teleruttore di Potenza AC3.
- N° 4 Salvamotori.
- Prot. Fusibili : Prim. Alimentatore.
- Prot. Fusibili : Ausiliari
- Morsettiera di Potenza e Comando
- Ingressi : Sensore Pioggia - Gall. di sicurezza - Gall. di Livello.
- Uscita : 24VDC Alim. Sensore.
- Uscita : Allarme Led/Buzzer.
* Attenzione *
Monofase 230V da 0,50 a 2HP
Questo modello considera e processa lo smaltimento Acque di 2° Pioggia senza nessun procedimento! è cioè; lo svuotamento, avviene immediatamente solo tramite i livelli raggiunti! Quindi verificare il Settore Produttivo o tipo di Attività svolta in base alle categorie dettate dalle Normative vigenti!

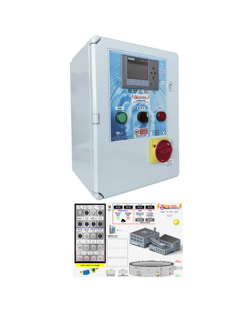

Mod: QTB o QMB/PPEvo
Tensioni: 400V - 230V
Potenze standard disponibili :
Trifase 400V Da 0,50HP a 5,5HP
Monofase 230V da 0,50 a 2HP
GESTIONE PLC LOGO! SIEMENS - TDE DISPLAY
Avviamento diretto disponibile per :
N°1 Elettropompa / N°2 elettropompe
Descrizione Quadro
configurazione completa :
- Tipo : Quadro - Materiale : ABS - IP54 - IPXX.
- Misure : 400x300x170 - 500x350x190.
- Sezionatore o Sezionatore Bloccoporta Generale.
- Alimentatore : 24VDC.
- N°2 Selettori : M-0-A
- N°2 Spie pompa avviata.
- N°2 Spie Scatto Termico.
- HMI - Display di Testo.
- PLC - CPU LOGO! 8.
- N° 2 Teleruttore di Potenza AC3.
- N° 2 Salvamotori.
- Prot. Fusibili : Prim. Alimentatore.
- Prot. Fusibili : Ausiliari.
- Morsettiera di Potenza e Comando.
- Ingressi : Sensore Pioggia - Gall. di sicurezza - Gall. di Livello.
- Uscita : 24VDC Alim. Sensore.
- Uscita : Allarme Led/Buzzer.
- Invio EMAIL : Stato degli Eventi (Mod. PPEvoX)
Descrizione Quadro
configurazione completa :
Mod: QTB o QMB/PPEvo PLUS
Tensioni: 400V - 230V
Potenze standard disponibili :
Trifase 400V Da 0,50HP a 5,5HP
Monofase 230V da 0,50 a 2HP
GESTIONE PLC LOGO! SIEMENS - TDE DISPLAY
Controllo Remoto - Web Server
Protocollo di Comunicazione : Ethernet - Modbus TCP/IP
Avviamento diretto disponibile per :
N°1 Elettropompa / N°2 elettropompe
Descrizione Quadro
configurazione completa :
- Tipo : Quadro - Materiale : ABS - IP54 - IPXX.
- Misure : 400x300x170 - 500x350x190.
- Sezionatore o Sezionatore Bloccoporta Generale.
- Alimentatore : 24VDC.
- N°2 Selettori : M-0-A.N°2 Spie pompa avviata.
- N°2 Spie Scatto Termico.
- HMI - Display di Testo.
- PLC - CPU LOGO! 8.
- N° 2 Teleruttore di Potenza AC3.
- N° 2 Salvamotori.
- Prot. Fusibili : Primario Alimentatore.
- Prot. Fusibili : Ausiliari
- Morsettiera di Potenza e Comando.
- Ingressi : Sensore Pioggia - Gall. di sicurezza - Gall. di Livello.
- Uscita : 24VDC Alim. Sensore.
- Uscita : Allarme Led/Buzzer.
Descrizione Quadro
configurazione completa :
Richiedi maggiori Informazioni! o la Logica di Sistema!
Attraverso il modulo email! posto in fondo alla Pagina puoi contattarci
ALCUNE INFO PRIORITARIE DEL SISTEMA!
Modello con gestione N°2 Elettropompe :
- Alternanza dedicata alle Pompe ad ogni avviamento o messa in Pausa! Soccorso pompa in avaria! grazie alla Seconda Pompa spenta in quel preciso instante.
- Possibilità di escludere l’alternanza decidendo di far partire entrambe le pompe ad ogni accensione.
- Molteplici Timer dedicati al corretto funzionamento dell’impianto! modificabili in base alle Normative del luogo di installazione e in qualsiasi momento tramite il Menù di Setup Dedicato!.
- Controllo e conferma Pioggia in due differenti modalità! (solo Sensore o Sensore + Livello Min.).
- Controllo h24 dell’impianto! segnalando con la presenza di Allarmi e di un uscita Buzzer Dedicato se l’utente ha erroneamente dimenticato di impostare il selettore su AUTOMATICO o altre AVARIE IN GENERE.
- Messa in Pausa dello svuotamento... e tanti altri!
L'affidabilità del Sistema è affidata ad un Marchio come SIEMENS - Leader nei sistemi di Automazione, Controllo e Protezione Motori.
Il cuore del Sistema è uno dei pilastri consolidati nei micro PLC da oltre 20 anni di evoluzione LOGO! 8.3 e 8.4
Mentre il rapporto di Comunicazione Uomo / Quadro è affidato al display HMI Text "LOGO! TDE"
Da qui si deduce l'affidabilità del QTB/PPEvo, realizzato con prodotti di Qualità! dove negli anni tramite richiesta è possibile richiedere degli Aggiornamenti inerenti al Programma.
" Questi sono solo! alcuni aspetti fondamentali del nostro prodotto!
Scopri quali altre funzioni ha! per ulteriori domande o richieste... Contattaci! "
Tecnico delle Industrie elettriche
Sig. A. Gianpiero
Accessori Indispensabili per l'Automazione e Soluzioni su Richiesta
Per un'automazione efficiente e sicura, offriamo una gamma di accessori essenziali, con la possibilità di aggiungerne altri personalizzati in base alle tue esigenze.
Ecco alcuni dei nostri prodotti chiave:
Sensore Pioggia: Proteggi il tuo sistema regolando automaticamente l'irrigazione in caso di pioggia.
Galleggiante "contro la Marcia a Secco": Indispensabile per preservare la tua pompa, evitando che funzioni senza acqua e si danneggi.
Galleggianti di "Livello Cisterna di Accumulo": Monitora e gestisci con precisione il livello dell'acqua nella tua cisterna, ottimizzando l'approvvigionamento.
ACCESSORI
Sensore pioggia attivo
Galleggiante di Livello
Elettropompe Sommerse
Previsto dal sistema!
Priorità : Alta! - utile al corretto funzionamento!
Previsto dal sistema!
Priorità : Alta! - Utile al corretto funzionamento!
Previsto dal sistema!
Priorità : Alta! - Utile allo Svuotamento cisterna!
LED / Buzzer Allarme
led di segnalazione
Contatti puliti extra
Previsto dal sistema!
Priorità : Media! - Utile sia alla visualizzazione Visiva di un Evento! che nell'ascolto Uditivo degli Allarmi segnalati dal Sistema!
Previsto per richiesta!
Priorità : Media! - Utile è associabile alla visualizzazione degli stati del sistema - es. Allarmi segnalati dal Sistema! - o - Alla visualizzazione degli Stati della vasca di accumulo!
(Attenzione! Richiede il KIT Contatti Puliti)
Previsto per richiesta!
Priorità : Bassa! - Utile è associabile per l'attivazione di altre utenze a distanza in base alla proprie esigenze!
Elettropompe in pronta consegna!
Elettropompa Sommersa
230V
Elettropompa centrifuga autoadescante 230V & 400V
Elettropompa sommersa
230V & 400V
Alimentazione Disponibili:
230V e 400V- 50Hz - Potenza : da 0,75KW / 1HP a 1,5KW / 2HP.
Applicazioni :
Drenaggio acque di Prima Pioggia e Seconda Pioggia reflue, idonea per il sollevamento di acque sporche con particelle solide fino a diametro max. 35 mm per il Mod. 230V e 30 mm 400V.
Motore e caratteristiche:
Grado di protezione IP68 - Cavo da 10 metri Neoprene - Classe isolamento B -
Girante e Supporto inferiore: GHISA
Limiti di utilizzo:
Temperatura massima liquido 40°C
Profondità di immersione tra 0,5m-5m
400V - Livello pH liquido 4-10
Sommergibilità massima: 5 m
Portate e Prevalenze:
l/min : 0 - 50 - 150 - 350 - 550
m³/h : 0 - 3 - 9 - 21 - 33
1HP H (m) :14 - 13 - 10 - 3 - -
1,5HP H (m) :15 - 14,5 - 12 - 6,5 - -
2HP H (m) :18,5 - 17,8 - 16 - 13 - 8
Alimentazione Disponibili:
230V e 400V- 50Hz - Potenza : da 1,1KW / 1,5HP a 15KW / 20HP. (230Volt Max 2,2KW / 3HP)
Motore e caratteristiche:
Applicazioni :
Drenaggio acque di Seconda Pioggia. Elettropompe autoadescanti monoblocco con girante aperta. La valvola di ritegno incorporata nella bocca aspirante impedisce all’arresto l’effetto sifone e assicura il riadescamento automatico, ad ogni avviamento la pompa si riadesca anche se riempita solo parzialmente di liquido e con il tubo aspirante completamente vuoto. Impiegate nei drenaggi di acque pulite o leggermente sporche, nell’irrigazione a scorrimento e in interventi di svuotamento.
Motore elettrico ad induzione a 2 poli (n = 2850 min-1) - Isolamento Classe F - Protezione IP 55
- Corpo pompa: Ghisa - Supporto motore: Ghisa - Girante: Ghisa - Albero motore: Acciaio Inox.
Limiti di utilizzo:
Temperatura liquido fino a 35°C (per un uso domestico secondo EN 60335-2-41) - Temperatura max. liquido: 90°C (per altri impieghi) - Temperatura ambiente fino a 40° C - Altezza d’aspirazione manometrica fino a 7 mt. - Servizio continuo
Portata e Prevalenza:
da 30 a 156 m³/h - da 6 a 20 H(m)
"Invia richiesta dettagliata"
Unica Alimentazione Disponibile!
230V - 50Hz - Potenza : 0,75KW - 1HP
Applicazioni :
Drenaggio acque di Prima Pioggia reflue, idonea per il sollevamento di acque sporche con particelle solide fino a diametro max. 35 mm.
Motore e caratteristiche:
Grado di protezione IP68 - Cavo da 10 metri Neoprene - Classe isolamento B -
Girante: INOX "Acciaio"
Limiti di utilizzo:
Temperatura massima liquido 40°C
Livello pH liquido 4-10
Portata massima: 22800 l/h
Sommergibilità massima: 5 m
*Unico Modello disponibile*
Portata e Prevalenza:
l/min : 0 - 50 - 150 - 300 - 350
m³/h : 0 - 3 - 9 - 18 - 21
H (m) :11,7 - 11,4 - 10 - 5,8 - 3,7
- Offriamo un servizio dedicato per identificare l'elettropompa ideale per il tuo impianto.
- In questo modo, potrai fare un acquisto preciso e mirato, perfettamente in linea con le tue necessità.
- Per una consulenza ottimale, ti preghiamo di comunicarci tutte le informazioni dettagliate che hai a disposizione."
SU RICHIESTA :
REALIZZAZIONE GRAFICA PAGINA WEB SERVER. PERSONALIZZAZIONE SOFTWARE PER I COMANDI E LA VISIONE DEL VOSTRO IMPIANTO.
MOD. PPEVO PLUS - PSEVO PLUS
PER COSTI DI REALIZZAZIONE CHIEDI MAGGIORI INFORMAZIONI
ATTENZIONE : QUADRI STANDARDIZZATI
- RICORDIAMO A TUTTI I NOSTRI CLIENTI CHE NON È POSSIBILE RICHIEDERE IL SOFTWARE DEL PLC! IN QUANTO L'ACQUISTO DEL QUADRO ELETTRICO È DEFINITO ALL'UTILIZZO FINE A SE STESSO! DI CONSEGUENZA NON COMPORTA E NON AUTORIZZA L'ACQUIRENTE A TALE RICHIESTA.
- I NOSTRI SOFTWARE SONO PROGETTATI E REALIZZATI ESCLUSIVAMENTE DALLA NOSTRA AZIENDA PER I NOSTRI PRODOTTI IN SERIE.
DISPONIBILITÀ DI UN TECNICO SPECIALIZZATO.
AFFIDABILITÀ NELLE RICHIESTE.
